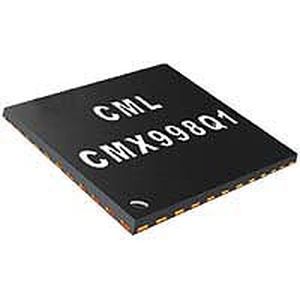

Circuito integrato radio trasmettitore wireless CMX998

RF

Un trasmettitore CFBL (Cartesian Feedback Loop) migliora l'efficienza e la linearità dei trasmettitori per i sistemi di modulazione ad inviluppo non costante. Il CMX998 è una soluzione integrata per un trasmettitore CFBL (Cartesian Feedback Loop) a base lineare. Agendo come un mixer in quadratura a conversione diretta da I e Q all'uscita RF, fornisce la capacità di linearizzare l'amplificatore di potenza (PA) tramite feedback dall'uscita del PA. Sono inclusi percorsi forward e feedback; circuiti di oscillatori locali, incluso il controllo di fase del loop; un rilevatore di instabilità e amplificatori operazionali non impegnati per il condizionamento del segnale d'ingresso. Gli ingressi differenziali sono ideali per la connessione diretta a modem standard e circuiti integrati di interfaccia come il modem dati QAM CMX7163 di CML, il modem dati wireless multimodale CMX7164, il processore di segnali a banda base CMX910 AIS e altro ancora! Gamma di frequenza: 30MHz a 1GHz Rumore a banda larga: -148dBc/Hz Interfaccia seriale C-BUS (compatibile SPI) Controllo di guadagno, amplificatore di errore Up-Converter per il percorso in avanti Down-Converter per la linearizzazione della retroazione Controllo dello spostamento di fase a 360 gradi del loop Uscita di misura dell'offset DC Funzione ad anello aperto, rilevatore di instabilità Guadagni di linearizzazione di 30dB o più raggiungibili Interfaccia digitale flessibile Terminali TETRA/TETRA2 APCO P25 Fase 2 Software Defined Radio (SDR) Sistemi per l'aviazione Terminali satellitari mobili Schemi di modulazione lineare: QPSK, pi/4 DQPSK, 8PSK, QAM, OFDM, F4FM
