Centro di lavoro CNC 3 assi UGC-500
verticaleper ceramicacomposito rinforzato con fibra di carbonio

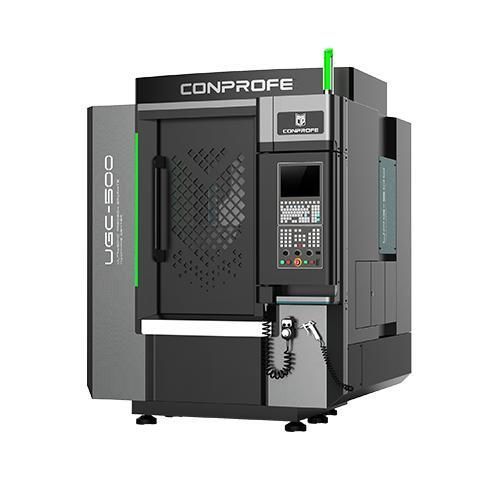

Centro di lavoro CNC 3 assi - UGC-500 - Conprofe - verticale / per ceramica / composito rinforzato con fibra di carbonio
Centro di lavoro CNC 3 assi - UGC-500 - Conprofe - verticale / per ceramica / composito rinforzato con fibra di carbonio
Centro di lavoro CNC 3 assi - UGC-500 - Conprofe - verticale / per ceramica / composito rinforzato con fibra di carbonio - immagine - 2
Centro di lavoro CNC 3 assi - UGC-500 - Conprofe - verticale / per ceramica / composito rinforzato con fibra di carbonio - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Materiale lavorato
composito rinforzato con fibra di carbonio, per ceramica
Struttura
a portale
Numero di utensili
12 utensili, 14 utensili
Altre caratteristiche
ad alta potenza, di alta precisione, ad alta rigidità, ad ultrasuoni
Corsa X

500 mm
(19,69 in)

Corsa Y

400 mm
(15,75 in)

Corsa Z

230 mm
(9,06 in)

Velocità di rotazione

24.000 rpm, 30.000 rpm, 32.000 rpm, 40.000 rpm
(150.796 rad.min-1, 188.496 rad.min-1, 201.062 rad.min-1, 251.327 rad.min-1)

Potenza

7,5 kW, 8 kW
(10,2 hp, 10,88 hp)

Velocità di avanzamento asse X

10 m/min

Velocità di avanzamento asse Y

10 m/min

Velocità di avanzamento asse Z-Not Tr-

10 m/min

Precisione di collocamento

0,003 mm
(0,00012 in)

Ripetibilità

0,002 mm
(0,00008 in)

Peso totale

3.500 kg
(7.716,18 lb)

Lunghezza totale

1.805 mm
(71,1 in)

Larghezza massima

1.890 mm
(74,4 in)

Altezza totale

2.350 mm
(92,5 in)

Descrizione

Panoramica del prodotto
  • Struttura a portale integrata e rigida con traverse di sezione ampia per maggiore stabilità
  • Componenti in ghisa ottimizzati tramite FEM per ridurre le deformazioni e aumentare la rigidità
  • Guide lineari a rulli ad alta rigidità e mandrino sincrono a magneti permanenti ad alta potenza; refrigeratore a frequenza variabile per stabilizzare l'espansione termica del mandrino


Tenuta
  • Assi X/Y: protezione con soffietti multistrato, labirinto in lamiera e tenuta con flusso d'aria a pressione positiva; asse Z: soffietto anulare
  • Magazzino utensili: soffietti corazzati completamente chiusi con funzione di soffiaggio per la pulizia dei portautensili
  • Quadro elettrico: completamente sigillato con guarnizioni e raffreddamento condizionato
  • Mandrino: tenuta multistadio inclusi labirinto, flusso d'aria a pressione positiva e anelli di tenuta


Punti di forza
  • Progetto a portale integrato con traverse di grande sezione per rigidità omogenea
  • Fusioni ottimizzate con FEM per limitare la deformazione
  • Sistema di aspirazione ad alta capacità con più ingressi e strumento manuale per pulizia interna
  • Basamento in lamiera inox per ridurre l'adesione della polvere
  • Soffietti multistrato e labirinto in lamiera per proteggere le guide lineari


Casi d'applicazione
  • Progettato per lavorazioni ad alta precisione ed efficienza di grafite, ceramiche verdi, compositi in fibra di carbonio e altri materiali duri‑fragili o difficili da lavorare


Specifiche tecniche
  • Modello: UGC-500A｜B
  • Corsa assi X/Y/Z: 500x400x230 mm
  • Dimensione tavola: 500x400 mm
  • Carico max tavola: 200 kg
  • Mandrino ultrasonico: standard
  • Diametro mandrino: Φ100｜Φ120 mm
  • Velocità max mandrino (breve durata): 40,000｜30,000 rpm
  • Velocità max mandrino (lunga durata): 32,000｜24,000 rpm
  • Potenza nominale: 8｜7.5 kW
  • Velocità rapida X/Y/Z: 15/15/15 m/min
  • Velocità di avanzamento max X/Y/Z: 10/10/10 m/min
  • Accuratezza di posizionamento X/Y/Z: 0.003 mm
  • Ripetibilità X/Y/Z: 0.002 mm
  • Tipo magazzino utensili: tipo ombrello
  • Capacità utensili: 14｜12 (n. utensili)
  • Peso totale (incl. accessori): 3,500 kg
  • Dimensioni macchina (LxWxH): 1,805x1,890x2,350 mm
  • Controllo CNC: SIEMENS 828D-280
  • Protezione: protezione a tre strati

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
