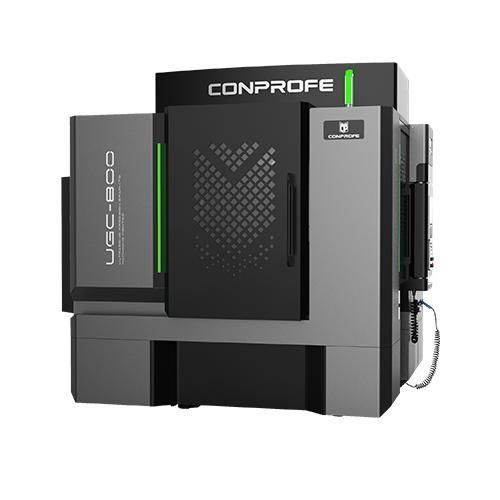

Centro di lavoro CNC 3 assi UGC-800verticaleper ceramicacomposito rinforzato con fibra di carbonio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- composito rinforzato con fibra di carbonio, per ceramica
- Struttura
- a portale
- Applicazioni
- per lavorazione grafite
- Altre caratteristiche
- ad alta potenza, di alta precisione, ad alta rigidità, ad ultrasuoni
- Corsa X
800 mm
(31,5 in)- Corsa Y
800 mm
(31,5 in)- Corsa Z
300 mm
(11,81 in)- Velocità di rotazione
Min.: 16.000 rpm
(100.531 rad.min-1)Max.: 40.000 rpm
(251.327 rad.min-1)- Potenza
6 kW, 7,5 kW, 20 kW
(8,16 hp, 10,2 hp, 27,19 hp)- Velocità di avanzamento asse X
10 m/min
- Velocità di avanzamento asse Y
10 m/min
- Velocità di avanzamento asse Z-Not Tr-
10 m/min
- Carico massimo del piano di lavoro
1.000 kg
(2.205 lb)- Precisione di collocamento
0,003 mm
(0,00012 in)- Ripetibilità
0,002 mm
(0,00008 in)- Peso totale
9.000 kg
(19.841,6 lb)- Lunghezza totale
2.990 mm
(117,7 in)- Larghezza massima
2.935 mm
(115,6 in)- Altezza totale
2.875 mm
(113,2 in)
Descrizione
Panoramica del prodotto
Punti salienti
Casi d'applicazione
Parametri tecnici
Specifiche tecniche
- Struttura a portale integrata e rigida con trave a sezione ampia e struttura di fusione ottimizzata con analisi FEM per maggiore rigidità e minore deformazione.
- Guide lineari a rulli ad alta rigidità e mandrino sincrono a magneti permanenti ad alta potenza; chiller ad acqua a frequenza variabile per controllare l'espansione termica del mandrino.
- Tenuta completa: soffietti multistrato e labirinti in lamiera su X/Y, soffietto anulare su Z, quadro elettrico completamente sigillato con raffreddamento climatizzato, più metodi di tenuta sul mandrino.
- Protezione del magazzino utensili con soffietto blindato e funzione di soffiaggio; aspiratore portatile e sistema di aspirazione polveri ad alta potenza con più ingressi; basamento in acciaio inox per ridurre l'adesione della polvere.
Punti salienti
- Progettazione a portale per elevata rigidità e stabilità sotto carichi pesanti.
- Struttura di fusione progettata con FEM per minimizzare vibrazioni e deformazioni.
- Opzioni mandrino ad alta velocità e guide lineari ad alta rigidità per lavorazioni di precisione.
- Chiller ad acqua a frequenza variabile per un comportamento termico costante del mandrino.
- Aspirazione polveri multipunto e strumenti di pulizia a bordo per limitare la contaminazione durante la lavorazione di materiali fragili.
Casi d'applicazione
- Progettato per lavorazioni ad alta precisione ed efficienza di grafite, ceramiche verdi, compositi in fibra di carbonio e altri materiali duri e fragili o difficili da lavorare.
Parametri tecnici
- Voce: UGC-800A｜B｜C
- Corsa X/Y/Z: 800 x 800 x 300 mm
- Dimensione tavola: 850 x 850 mm
- Carico max tavola: 1,000 kg
- Mandrino ultrasonico: standard
- Diametro mandrino: Φ100｜Φ120｜Φ150 mm
- Velocità max mandrino (breve durata): 40,000｜30,000｜20,000 rpm
- Velocità max mandrino (lunga durata): 32,000｜24,000｜16,000 rpm
- Potenza nominale: 6｜7.5｜20 kW
- Velocità rapida X/Y/Z: 24/24/24 m/min
- Velocità avanzamento max X/Y/Z: 10/10/10 m/min
- Precisione di posizionamento X/Y/Z: 0.003 mm
- Ripetibilità X/Y/Z: 0.002 mm
- Tipo magazzino utensili: Disco｜Disco｜Catena
- Capacità utensili: Non-ultrasonico: 24｜24｜40; Ultrasonico: 24｜24｜20
- Peso totale (incl. accessori): 9,000 kg
- Dimensioni macchina (L x W x H): 2,990 x 2,935 x 2,875 mm
- Controllo CNC: SIEMENS 828D-280
- Protezione: tenuta a tre strati (soffietti, labirinti in lamiera, flusso d'aria a pressione positiva)
Specifiche tecniche
- Modello: UGC-800
- Corsa X/Y/Z: 800 x 800 x 300 mm
- Dimensione tavola: 850 x 850 mm
- Carico max tavola: 1,000 kg
- Opzioni diametro mandrino: Φ100, Φ120, Φ150 mm
- Velocità max mandrino (breve durata): fino a 40,000 / 30,000 / 20,000 rpm
- Velocità max mandrino (lunga durata): fino a 32,000 / 24,000 / 16,000 rpm
- Potenza nominale mandrino: 6 / 7.5 / 20 kW
- Velocità rapida (X/Y/Z): 24 m/min ciascuna
- Velocità avanzamento max (X/Y/Z): 10 m/min ciascuna
- Precisione di posizionamento (X/Y/Z): 0.003 mm
- Ripetibilità (X/Y/Z): 0.002 mm
- Magazzino utensili: tipi disco o catena a seconda della variante
- Capacità utensili: Non-ultrasonico: 24 / 24 / 40; Ultrasonico: 24 / 24 / 20
- Peso totale (con accessori): 9,000 kg
- Ingombro macchina (L x W x H): 2,990 x 2,935 x 2,875 mm
- Controllo CNC: SIEMENS 828D-280
- Protezione / Tenuta: soffietti multistrato, labirinti in lamiera, flusso d'aria a pressione positiva, quadro elettrico sigillato e climatizzato, molteplici metodi di tenuta del mandrino
