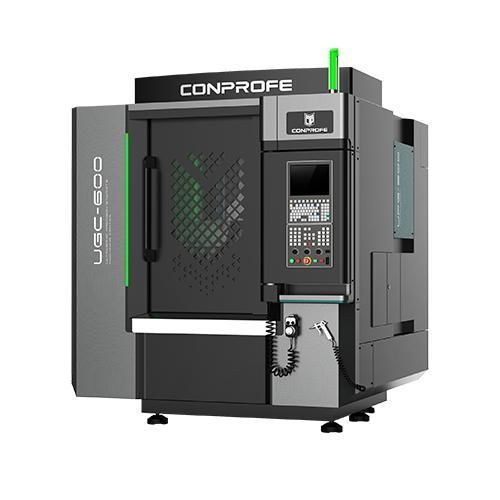

Centro di lavoro CNC 3 assi UGC-600

verticaleper ceramicacomposito rinforzato con fibra di carbonio

Panoramica del prodotto

• Struttura a portale integrata e rigida con trave trasversale a sezione ampia per stabilità meccanica
• Struttura di fusione ottimizzata tramite analisi agli elementi finiti (FEM) per ridurre le deformazioni e aumentare la rigidità
• Guide lineari a rulli ad alta rigidità e mandrino sincrono a magneti permanenti ad alta potenza; chiller ad acqua a frequenza variabile per controllare l'espansione termica del mandrino
• Sistema di tenuta completo:
  - Protezione vite / guide lineari: assi X/Y con soffietti multilivello, labirinto in lamiera e flusso d'aria a pressione positiva; asse Z con soffietto anulare
  - Magazzino utensili: soffietto corazzato completamente chiuso con soffiaggio d'aria per la pulizia degli attacchi utensile
  - Quadro elettrico: completamente sigillato con guarnizioni e raffreddamento climatizzato
  - Mandrino: tenute multiple incluse labirinto, flusso d'aria a pressione positiva e anelli di tenuta

Caratteristiche principali

• Portale integrato con trave trasversale a sezione ampia per elevata rigidità
• Fusione ottimizzata con FEM per ridurre le deformazioni
• Mandrino sincrono a magneti permanenti ad alta potenza e guide lineari a rulli ad alta rigidità
• Chiller ad acqua a frequenza variabile per stabilizzare la temperatura del mandrino in produzione
• Impianto di aspirazione polveri ad alta capacità con ingressi multipli; pulitore manuale per canali interni; base in lamiera inox per ridurre l'adesione della polvere
• Protezioni con soffietti multilivello e labirinto in lamiera per prevenire la contaminazione delle guide lineari

Applicazioni

• Progettato per lavorazioni ad alta precisione ed efficienza di grafite, ceramica verde, compositi in fibra di carbonio, materiali duri-fragili e metalli difficili da lavorare

Parametri tecnici
Item: UGC-600A｜B｜C
Corsa assi X/Y/Z: 600 x 500 x 250 mm
Dimensione tavola: 620 x 560 mm
Carico massimo tavola: 300 kg
Mandrino ultrasonico: Standard
Diametro mandrino: Φ100｜Φ120｜Φ150 mm
Velocità max mandrino (breve durata): 40.000｜30.000｜20.000 rpm
Velocità max mandrino (lunga durata): 32.000｜24.000｜16.000 rpm
Potenza nominale: 6｜7.5｜20 kW
Velocità rapida assi X/Y/Z: 15/15/15 m/min
Velocità di avanzamento max assi X/Y/Z: 10/10/10 m/min
Precisione di posizionamento assi X/Y/Z: 0,003 mm
Ripetibilità assi X/Y/Z: 0,002 mm
Tipo magazine utensili: tipo ombrello
Capacità utensili: 15｜13｜9 (n. utensili)
Peso totale (con accessori): 5.000 kg
Ingombro macchina (LxPxA): 1.950 x 2.100 x 2.390 mm
Controllo CNC: SIEMENS 828D-280
Protezione: protezione a tre strati e soffietti multilivello
