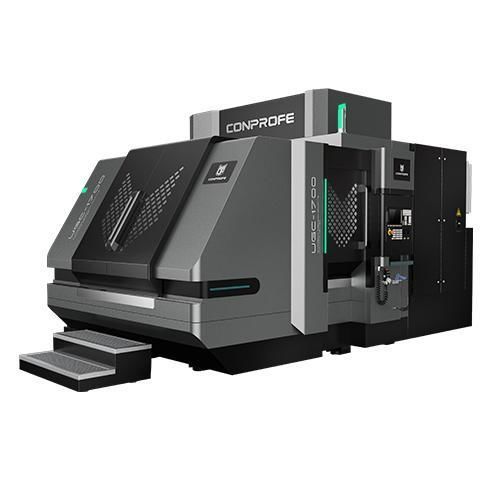

Centro di lavoro CNC verticale UGC-1700

per ceramicacomposito rinforzato con fibra di carbonioa portale

Panoramica del prodotto

• Struttura a portale integrata e rigida con trave a sezione ampia progettata per ridurre le deformazioni e garantire elevata rigidità strutturale.
• Struttura di fusione ottimizzata tramite analisi agli elementi finiti (FEM) per controllare deformazioni e frequenza naturale della macchina e dei componenti.
• Guide lineari a rulli ad alta rigidità e mandrino sincrono a magneti permanenti; refrigeratore ad acqua a frequenza variabile per stabilizzare l'espansione termica del mandrino. Mandrino ultrasonico standard.
• Sigillatura e protezione complete: soffietti multistrato e labirinti in lamiera sugli assi X/Y/Z, magazine utensili completamente chiuso con soffietto corazzato e funzione di pulizia ad aria, quadro elettrico completamente sigillato con raffreddamento climatizzato, e molteplici metodi di tenuta del mandrino.

Punti salienti

• Portale integrato con trave a sezione ampia per maggiore rigidità.
• Progettazione della fusione ottimizzata con FEM per minimizzare le deformazioni sotto carico.
• Sistema di guide a rulli lineari ad alta rigidità e mandrini ad alta potenza (Φ100/Φ120/Φ150).
• Refrigeratore ad acqua a frequenza variabile per controllo termico del mandrino e potente sistema di aspirazione polveri con più ingressi e pulizia manuale interna.
• Protezioni con soffietti multistrato e labirinti in lamiera per proteggere le guide lineari da polvere e contaminazioni.

Casi applicativi

• Progettato per lavorazioni ad alta precisione e alta efficienza di grafite, ceramiche verdi, compositi in fibra di carbonio, materiali duri-fragili, materiali compositi e metalli difficili da lavorare.

Parametri tecnici (tabella)
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

Specifiche tecniche

• Modello: UGC-1700
• Struttura: Portale integrato rigido con trave a sezione ampia
• Tipo di guida: Guida lineare a rulli ad alta rigidità
• Mandrino: Mandrino sincrono a magneti permanenti; mandrino ultrasonico standard
• Diametri mandrino disponibili: Φ100, Φ120, Φ150
• Velocità mandrino (breve/lunga): fino a 40,000 / 32,000 rpm (varia per mandrino)
• Potenze nominali: 6 / 7.5 / 20 kW
• Corsa (X/Y/Z): 1,700 x 1,200 x 300 mm
• Dimensione tavola: 1,700 x 1,200 mm; carico max 1,500 kg
• Capacità utensili: Non-Ultrasonico fino a 24 / 24 / 40 a seconda della variante; configurazioni ultrasoniche fino a 24 / 24 / 20 a seconda della variante
• Controllo CNC: SIEMENS 828D-280
• Protezione/tenuta: soffietti multistrato, labirinti in lamiera, flusso d'aria in sovrappressione, anelli di tenuta, quadro elettrico sigillato con raffreddamento climatizzato
• Peso macchina: 13,000 kg
• Dimensioni macchina (LxWxH): 4,660 x 3,350 x 2,910 mm
