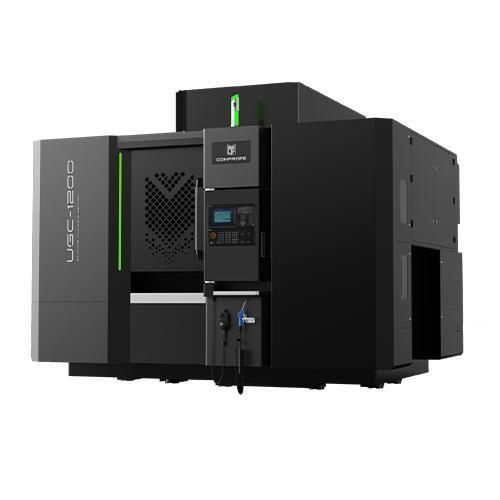

Centro di lavoro CNC 3 assi UGC-1200

verticaleper ceramicacomposito rinforzato con fibra di carbonio

Panoramica

• Struttura portale integrata e rigida con trave traversa a sezione ampia per una maggiore rigidità strutturale
• Struttura di fusione ottimizzata mediante analisi agli elementi finiti (FEM) per minimizzare le deformazioni e controllare il comportamento modale di componenti e macchina
• Guide lineari a rulli ad alta rigidità; mandrino elettrico sincrono a magneti permanenti ad alta potenza; refrigeratore ad acqua a frequenza variabile per stabilizzare l'espansione termica del mandrino
• Strategia di tenuta completa:
  - Protezione assi: X/Y: soffietti multistrato, labirinto in lamiera e tenuta con flusso d'aria a pressione positiva; Z: soffietto anulare
  - Magazzino utensili: soffietto blindato completamente chiuso con funzione di soffiaggio per pulizia degli alberi porta-utensile
  - Armadio elettrico: completamente sigillato con guarnizioni e raffreddamento climatizzato
  - Mandrino: tenuta a più stadi inclusi labirinto, flusso d'aria a pressione positiva e anelli di tenuta

Punti salienti del prodotto

• Portale integrato con trave traversa a sezione ampia per maggiore rigidità
• Fusione ottimizzata tramite FEM per ridurre le deformazioni sotto carico
• Guida lineare a rulli ad alta rigidità abbinata a mandrino sincrono a magneti permanenti ad alta potenza
• Refrigeratore ad acqua a frequenza variabile che mantiene condizioni termiche costanti del mandrino
• Gestione della polvere efficace: estrazione ad alta potenza con più ingressi, pulitore portatile interno e base in acciaio inox per ridurre l'adesione della polvere
• Protezione assi multi-strato (soffietti a doppio strato su X/Y, anulare su Z) formando un labirinto in lamiera per prevenire la contaminazione delle guide lineari

Casi d'applicazione
Progettato per lavorazioni ad alta precisione e alta efficienza di grafite, ceramica verde, compositi in fibra di carbonio e altri materiali duri-fragili o difficili da lavorare, nonché metalli.

Parametri tecnici (tabella)
Item - UGC-1200A｜B｜C - Unità
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

Caratteristiche / Specifiche tecniche

• Modello: UGC-1200 (varianti: UGC-1200A/B/C)
• Corsa X/Y/Z: 800 × 1200 × 300 mm
• Dimensione del tavolo: 850 × 1250 mm
• Portata massima del tavolo: 1000 kg
• Diametri mandrino disponibili: Φ100, Φ120, Φ150 mm
• Velocità massima mandrino (breve durata): 40.000 / 30.000 / 20.000 rpm (per variante)
• Velocità massima mandrino (lunga durata): 32.000 / 24.000 / 16.000 rpm (per variante)
• Potenza nominale mandrino: 6 / 7,5 / 20 kW (per variante)
• Spostamento rapido (X/Y/Z): 24 m/min
• Velocità massima di avanzamento (X/Y/Z): 10 m/min
• Precisione di posizionamento (X/Y/Z): 0,003 mm
• Ripetibilità (X/Y/Z): 0,002 mm
• Magazzino utensili: tipo a disco o tipo a catena a seconda della variante
• Capacità utensili: Non ultrasonico: 24/24/40; Ultrasonico: 24/24/20 (per variante)
• Peso totale (con accessori): 11.000 kg
• Dimensioni macchina (L×W×H): 2.990 × 3.770 × 2.900 mm
• Controllo CNC: SIEMENS 828D-280
• Protezione: protezione a tre strati con multiple misure di tenuta per assi, magazzino utensili, armadio elettrico e mandrino
