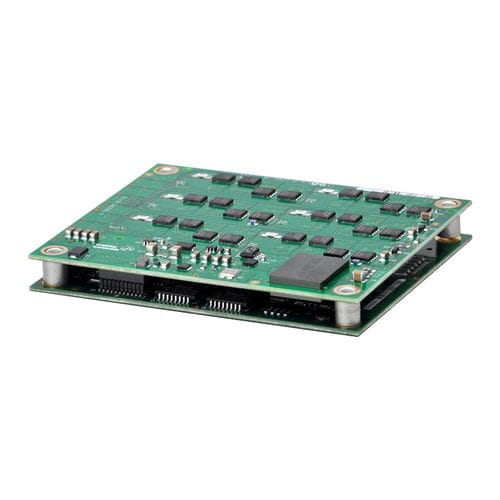

Servo-variatore DC MP3-090-10

sincronopasso-passo3 assi

Multinet MP3 è un azionamento a 3 assi, ad alte prestazioni, alimentato in corrente continua, per il controllo di posizione, velocità e coppia di passo e motori tramite CANopen. Utilizzando l'avanzata tecnologia FPGA, l'MP3 fornisce una significativa riduzione del costo per nodo nei sistemi CANopen multiasse. Ognuno dei tre assi dell'MP3 funziona come nodi CANopen sotto CiA-402 per i dispositivi di controllo del movimento. Le modalità supportate includono: Profile Position-Velocity, Interpolated Position Mode (PVT) e Homing. La modalità Servo degli stepper permette il controllo CANopen o PWM digitale della posizione, della velocità e della coppia. In modalità microstepping, sono supportati gli impulsi di comando passo-passo e l'encoder master per camme o ingranaggi. Specifiche CORRENTE CONTINUA 5A CORRENTE DI PACE 10A TENSIONE DI ALIMENTAZIONE 14-90 VDC DIMENSIONI 101.6 x 85,1 x 21 mm INGRESSI DIGITALI 19 USCITE DIGITALI 9 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale Modalità di controllo del servoazionamento - Profilo Posizione-Velocità, posizione interpolata, Homing - Indicizzatore, punto a punto, PVT - Camme, Ingranaggi - Posizione/Velocità/Torque Modalità di controllo passo-passo - Posizione sincrona ciclica (CSP) - Profilo Posizione-Velocità-Torcia, Posizione interpolata, Homing - Posizione (Microstepping) - Posizione/Velocità/Torque (Modo Servo) - Indicizzatore, punto a punto, PVT - Camme, Ingranaggi Interfaccia di comando - CANopen - ASCII e I/O discreti - Comandi passo-passo - ±10V o PWM velocità/coppia (modo servo) - Encoder master (Ingranaggio/codifica) Comunicazioni - CANopen - RS-232 Feedback - Encoder digitale quad A/B/X - Encoder assoluti - Encoder Sin/Cos
