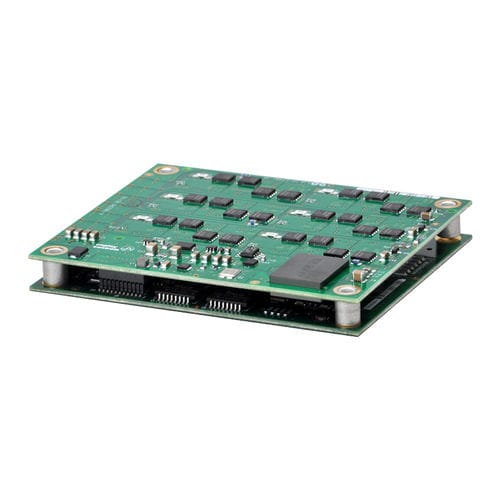

Servo-variatore DC ME3-090-10

sincronopasso-passo3 assi

L'ME3 è un azionamento a 3 assi, ad alte prestazioni, alimentato in corrente continua, per il controllo di posizione, velocità e coppia di servomotori e motori passo-passo via EtherCAT. Utilizzando l'avanzata tecnologia FPGA, l'ME3 fornisce una significativa riduzione del costo per nodo nei sistemi multiasse EtherCAT. Ognuno dei tre assi del ME3 opera come assi EtherCAT sotto DS-402 per i dispositivi di controllo del movimento. Le modalità supportate includono: Posizione/velocità/coppia sincrona ciclica, posizione/velocità di profilo, modalità di posizione interpolata (PVT) e Homing. La modalità Servo degli stepper permette il controllo EtherCAT o PWM digitale della posizione/velocità/coppia. Nel modo microstepping sono supportati gli impulsi di comando passo-passo e l'encoder master per camme o ingranaggi. Specifiche CORRENTE CONTINUA 5A CORRENTE DI PACE 10A TENSIONE DI ALIMENTAZIONE 14-90 VDC DIMENSIONI 101.6 x 85,1 x 21 mm INGRESSI DIGITALI 19 USCITE DIGITALI 9 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale Modalità di controllo del servomotore - Ciclico Sincrono Posizione-Velocità-Torque (CSP, CSV, CST) - Profilo Posizione-Velocità-Torcia, Posizione interpolata, Homing - Indicizzatore, punto a punto, PVT - Camme, Ingranaggi - Posizione, velocità, coppia Modalità di controllo del motore passo-passo - Posizione sincrona ciclica (CSP) - Profilo Posizione-Velocità-Torcia, Posizione interpolata, Homing - Posizione/Velocità/Torque (Modo Servo) - Posizione (Microstepping) - Indicizzatore, punto a punto, PVT - Camme, Ingranaggi Interfaccia di comando - Protocollo applicativo CANopen su EtherCAT (CoE) - ASCII e I/O discreti - Comandi passo-passo - ±10V posizione/velocità/coppia
