Laminatrice a caldo EVO-1700

a freddoda rullo a rullofustellatrice

Panoramica

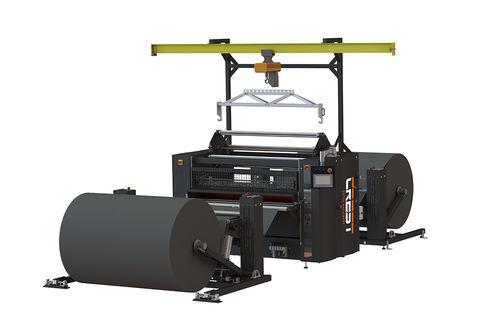

La Crest EVO-1700 svolge bobine jumbo di schiuma, lamina film e adesivi (a caldo o a freddo), taglia il laminato alle larghezze cliente e riavvolge le bobine finite in un unico passaggio roll-to-roll. La linea compatta integra svolgitore, due stazioni di laminazione, unità di taglio crush-cut pneumatico e riavvolgitore; operabile da un singolo operatore tramite un unico HMI.

Caratteristiche principali

• Passaggio continuo: svolgimento → 2 stazioni di laminazione → taglio → riavvolgimento
• Gestisce spessori di schiuma 0,5–120 mm
• Larghezza utile fino a 1680 mm
• Due stazioni di laminazione indipendenti con NIP controllato
• Unità IR a onde corte 12 kW per preriscaldo sul primo rullo superiore; dimmerabile 0–100% via HMI
• Rullo superiore riscaldabile (unità 1) fino a 135 °C per applicazioni hotmelt
• Coltelli pneumatici crush-cut (5 di serie, estendibili a 11)
• Carosello film a 4 posizioni con sollevamento integrato e alberi Autogrip per rapidi cambi
• Tensione web controllata da dancer per materiali comprimibili (10–200 N)

Applicazioni

• Converter che processano bobine jumbo di schiuma tecnica
• Schiume poliuretaniche e altri substrati comprimibili
• Laminazione hotmelt e processi di accoppiamento termico
• Laminazione a freddo con film e adesivi sensibili alla pressione
• Taglio inline alle larghezze cliente nello stesso passaggio
• Produzione ad elevata variabilità con frequenti cambi film

Funzionamento e componenti
La linea comprende uno svolgitore con freno a attrito elettrico e spostamento laterale ±100 mm, due stazioni di laminazione, unità di taglio crush-cut pneumatico e riavvolgitore. L'unità di laminazione 1 dispone di rulli superiore e inferiore azionati separatamente, regolazione elettrica del NIP e lettura altezza/pressione. L'unità 2 è accoppiata per attrito a ≈105% dell'unità 1 per mantenere la tensione controllata. Entrambe utilizzano rulli in gomma siliconica ø150 mm (60° Shore) con apertura fino a 120 mm. La tensione è controllata tramite dancer (10–200 N). Produzione su mandrini ø76,2 mm (3 in).

Taglio
Il laminato viene tagliato con coltelli pneumatici crush-cut. 5 coltelli di serie, estendibili a 11. Spessore massimo di taglio 20 mm, apertura massima 120 mm. Le posizioni dei coltelli prevedono regolazione fine laterale ±50 mm con volantino per larghezze finali precise.

Cambi e movimentazione
Il carosello film a 4 posizioni contiene tre alberi Autogrip aggiuntivi per velocizzare i cambi. Un paranco a catena su binario solleva le bobine jumbo (carico max incluso paranco 250 kg) fino a 3 m; velocità 8 e 2 m/min. I programmi ricetta sul PLC Smart richiamano le impostazioni prodotto per ridurre i tempi di set-up e garantire ripetibilità.

Garanzia
Garanzia 5 anni se in presenza di un contratto di assistenza.

Specifiche tecniche

• Modello: EVO-1700
• Larghezza utile (max): 1680 mm
• Spessore schiuma lavorabile: 0,5–120 mm
• Diametro bobina jumbo (schiuma, max): ø1200 mm
• Peso bobina jumbo (schiuma, max): 150 kg
• Larghezza film/adesivo (max): 1680 mm
• Spessore film/adesivo: 0,05–0,5 mm
• Diametro bobina film (max): ø300 mm
• Peso bobina film (max): 80 kg
• Diametro nucleo: ø76,2 mm (3 in)
• Velocità massima laminazione: 15 m/min
• Riscaldamento IR: 12 kW onde corte, dimmerabile 0–100% via HMI
• Riscaldamento rullo superiore (unità 1): fino a 135 °C
• Rulli laminazione: ø150 mm silicone, 60° Shore; apertura fino a 120 mm
• Controllo tensione: dancer 10–200 N
• Tipo di taglio: coltelli pneumatici crush-cut (5 standard, fino a 11)
• Spessore massimo taglio: 20 mm
• Regolazione fine laterale coltelli: ±50 mm
• Riavvolgimento: bobina finita fino a ø1200 mm e 150 kg su nucleo 3 in
• Svolgitore: freno a attrito elettrico, spostamento ±100 mm, perno di allineamento
• Carosello film: 4 posizioni, 3 alberi Autogrip aggiuntivi
• Paranco: capacità inclusa fino a 250 kg, sollevamento fino a 3 m
• Controllo: Smart PLC con programmi ricetta; HMI unico
• Materiali tipici: schiuma tecnica, poliuretano, substrati comprimibili, film termici, film sensibili alla pressione, adesivi hotmelt, film protettivi, laminati autoadesivi, liner
• Garanzia: 5 anni (con contratto di assistenza)
