Questo sistema sta evolvendo verso l'STM16 / OC48 e può funzionare in modalità SDH o SONET a seconda della selezione del software e della scelta delle schede affluenti.

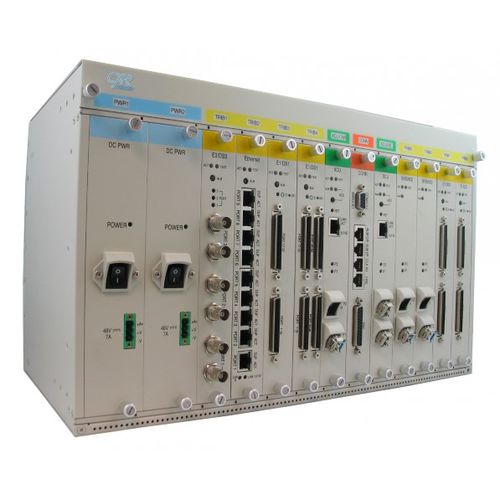

Questo sistema modulare ad alta densità può essere configurato con due anelli aggregati STM1-4/OC3/12, fino a 3 sotto anelli STM1/OC12 SNCP/UPSR, o 6 STM1/OC12 MSP (1+1) o 1 STM4/OC12 MSP (1+1). Viene fornita una connessione incrociata completa a VC11, VC12, da VC3 a VC4. Si tratta di un vero e proprio SDH/SONET HUB per il trasporto e la distribuzione di collegamenti PDH E1/T1/E3/DS3 e LAN Ethernet/Gigabit Ethernet con QoS e protezione ad alta velocità.
Le carte affluenti HX9400R-6U includono:
252 x E1 o T1,
12 xDS3 o E3
32 x10/100BaseT o 6 x1000BaseT
6 x STM1/OC3 con MSP (1+1)
3 x STM1/OC3 SNCP sub-ring,
1 x STM4/OC12 con MSP (1+1
32 x 4 RS232 asincrono
o il mix di questa scheda con 8 slot
Le schede centrali ridondanti del sistema HX9400R integrano la CPU, la connessione incrociata e il supporto indipendente di due moduli SFP per scheda. Le 4 SFP delle due schede CC4 (CPU) possono essere equipaggiate con moduli STM4/OC12 o STM1/OC3 per fornire le seguenti configurazioni aggregate:
In SDH
2 Anello STM1/4 SNCP o
1 anello STM1/4 SNCP e MSP (1+1) con 4 fibre o
2 Bus STM1/4 MSP (1+1) o
1 anello STM1/4 SNCP e 1 bus MSP (1+1)
---
