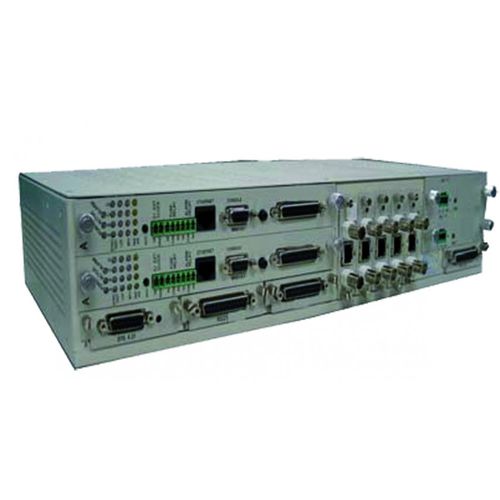

Multiplexer analogico QX3440-D

PDH

Il QX3440-D è un multiplexer multiservizio completamente modulare, con 9 slot da 4E1/T1 2Mbps/1.5Mbps, o n 64/56kbps per uso di rete o affluente. Questo DACS ha una capacità di connessione incrociata a 72Mbps e supporta un'ampia varietà di interfacce: E1/T1 in rame o fibra, seriale, analogica, voce POTS, contatto a secco o bridge/router Ethernet. Il QX3440-D sostituisce il modello IX4200-9, non più in produzione, e supporta tutte le applicazioni di questo modello precedente. Tutte le schede affluenti del IX4200-9 possono essere utilizzate nel QX3440-D con un aggiornamento software gratuito e, al contrario, tutte le schede del QX3440 (con i riferimenti QX34DDD) possono essere utilizzate nel IX4200-9. Il QX3440-D è destinato ad essere utilizzato in spazi ristretti, utilizzando un telaio compatto da 2U 300mm di profondità, con la stessa capacità del più grande QX3440 5U. Entrambi gli chassis utilizzano la stessa CPU. Il QX3440-D può essere utilizzato come multiplexer E1/T1 TM o E1/T1 ADM in un'infrastruttura bus o ad anello (con anello UPSR-PDH opzionale). Questo supporta la protezione completa 1+1 dei circuiti E1/T1, e permette la completa ridondanza della CPU, della connessione incrociata e dell'alimentazione. Il QX 3440-D supporta tutte le modalità delle interfacce vocali standard (POTS): FXO a FXS, FXS a FXS (modo PLAR), FXS a E1-CAS o T1-CAS e E&M a E&M o E&M a E1-CAS/T1-CAS. Per ambienti di telecomunicazione doppi, il QX3440-D supporta la conversione completa da E1 a T1 con 64kbps a 56kbps per TS, e dalla legge A alla legge µ. Può essere configurato come un banco di canali 30 FXS/FXO POTS da E1 o T1 CAS, in rame o in fibra.
