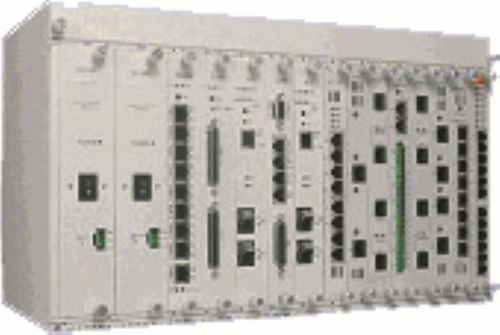

Multiplexer PDH HX9500R

L'HX9500R-6U è un sistema modulare con le funzioni integrate del potente sistema HX9400R SDH/SONET e del versatile multiplexer TDM/PDH QX3440. L'HX9500R-6U è dotato di 2 schede CPU/Aggregati che supportano 2 anelli STM4-1/OC12-3. Questa scheda integra una connessione incrociata SDH/SONET VCxx di 4,9 Gbps e una connessione incrociata DACS o IT di 42 Mbps. L'HX9500R utilizza le schede standard HX9400R (STMx/OCx, E1/T1, E3/DS3, FE/GE) e tutte le schede QX3440 1&2slots (E1/T1, voce, analogica, Vxx, RS232, contatti puliti.......) L'HX9500R è una soluzione compatta per nodi di piccole/medie dimensioni per distribuire IP/voce/video/SCADA lungo tubi SDH/SONET da 622 Mbps o 2 x 622 Mbps. La capacità di integrare le apparecchiature QX3440, HX9400 e HX9500 nella stessa rete ottimizzerà il costo delle apparecchiature e delle parti di manutenzione. L'HX9500R può integrare le seguenti schede: 4 schede tributarie NG SDH/SONET: Ogni E1, T1, E3 o DS3 fornita da queste schede è indipendente dall'orologio. Le porte Ethernet/Gigabit Ethernet sono trasportate in EoS (Ethernet su SDH o SONET) con velocità di n VC12 o n VC3 o n VC4 fino a 4 VC4. 1 STM-4 (OC-12) affluente MSP 1+1, 6 STM-1 (OC-3) affluente MSP 1+1, 3 STM-1 (OC-3) anello SNCP, 2 X 63 Porta E1/T1, 3 x 3 porte E3/T3, 4 x 8 x 10/100BaseT o 4 Gigabit Ethernet con funzioni di switch Layer 2 . 6 schede affluenti TDM/PDH con sincronizzazione individuale dell'orologio. Il traffico Ethernet viene trasportato in EoPDH con modalità PPP o HDLC a n 64 Kbps o in MLPPP standard su 4 E1/T1(8 Mbps). Ogni scheda può essere : 4 E1/T1 o 3 E1 con protezione SNCP-PDH 64k, 8 analogico E&M 2W/4W, 12 FXS voce, 12 FXO voce, 2 canali G.SHDSL (2 W), 4 canali G.SHDSL (1 W), Carta Omnibus,
