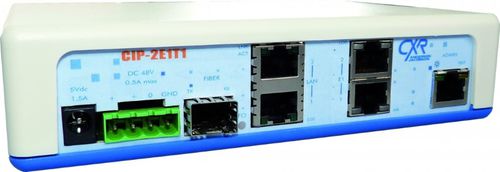

Gateway di comunicazione CIP-2E1T1

EthernetIPWAN

Il CIP-2E1T1 porta TDM E1 o T1 o frazionario d'E1 frazionario E1/T1 di n TS incapsulato via Ethernet o tubo IP. Un bundle di un E1/T1 o n TS completo è trasportato in una " Pseudowire Emulation End to End " (PW3E) su una rete Packet Switched Network (PSN) significa rete IP o Ethernet o MPLS. Questo trasporto emula il servizio completo E1/T1 ed entrambe le apparecchiature finali come i mux PBX o PDH ottengono i collegamenti E come connessione diretta come cavo stretto o E1/T1 su fibra o E1/T1 su connessione DSL. Telco utilizza il CIP-2E1T1 per trasportare E1/T1 per distribuire voce e dati su cloud Ethernet agli abbonati. Con l'opzione OCXO l'apparecchiatura PseudoWire (PW) è in grado di rigenerare l'orologio di sincronizzazione nella sede del cliente. Il CIP-2E1T1 porta l'E1/FE1 o T1/FT1 in punto a punto o punto a più punti. Un fascio può essere impostato per ogni E1 o T1 completo (G703) o frazionario FE1 G704 o FT1. Nel caso di E1/T1 canalizzato, quando il gruppo di TS viene trasportato a più punti, si imposta un fascio per direzione e gruppo di TS. Il CIP-2E1T1 sta preparando il circuito n64Kbps da diversi siti distanti utilizzando CIP-2E1T1 o altre apparecchiature compatibili con PW RFC. Una scatola CIP-2E1T1 possiede 2 interfacce E1/T1 TDM e può supportare fino a 64 fasci o direzioni. Ogni bundle può essere indirizzato a 64 diversi siti distanti. Ogni bundle può utilizzare qualsiasi protocollo CESoPSN, SAToP o AAL1 (TDMoverIP). Due bundle saranno utilizzati come protezione oltre alla protezione WAN.
