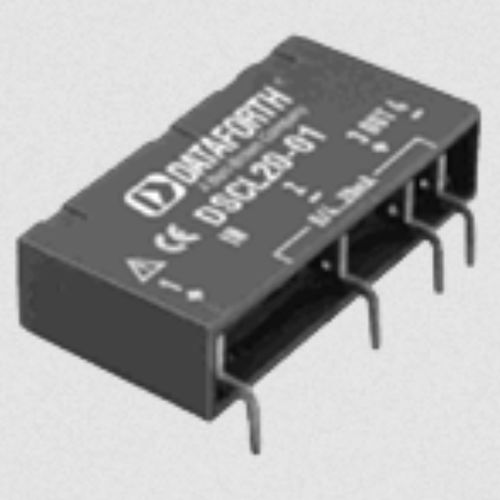

Isolatore di segnale DSCL20-01

DCalimentato da circuito

Ogni isolatore alimentato ad anello DSCL20 fornisce un singolo canale di protezione del segnale analogico, isolando elettricamente l'ingresso dall'uscita per qualsiasi segnale di processo CC nell'intervallo 0-20 mA (o 4-20 mA). L'isolatore alimentato dal loop DSCL20 funziona in modo passivo, ricavando l'alimentazione dal segnale trasmesso. Il sezionatore alimentato ad anello DSCL20 taglia il segnale di ingresso mediante un circuito chopper DC proprietario, l'isolamento è garantito dall'accoppiamento del trasformatore, una tecnica proprietaria è utilizzata per sopprimere la trasmissione di picchi o sovratensioni di modo comune e il segnale di uscita dal secondario del trasformatore è ricostruito sul segnale di ingresso originale. Sono disponibili prese per l'isolatore alimentato ad anello DSCL20. Ogni isolatore alimentato a loop DSCL20 fornisce un singolo canale di protezione del segnale analogico, isolando elettricamente l'ingresso dall'uscita per qualsiasi segnale di processo CC nell'intervallo 0-20 mA (o 4-20 mA). Il DSCL20 funziona in modo passivo, ricavando l'alimentazione dal segnale trasmesso. Il segnale di ingresso viene tagliato da un circuito chopper DC proprietario, l'isolamento è garantito dall'accoppiamento del trasformatore, viene utilizzata una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune e il segnale di uscita dal secondario del trasformatore viene ricostruito sul segnale di ingresso originale. Caratteristiche Cablaggio semplificato, accessori plug-in facili da installare Piccolo pacchetto modulare OEM ideale per il montaggio su PCB Imballaggio I/O per montaggio verticale o orizzontale isolamento del trasformatore da 500 Vrms Previene i problemi di loop di terra Impedisce il trasferimento di tensioni e correnti di interferenza Elevata precisione su tutto il campo di misura Conforme alla normativa CE
