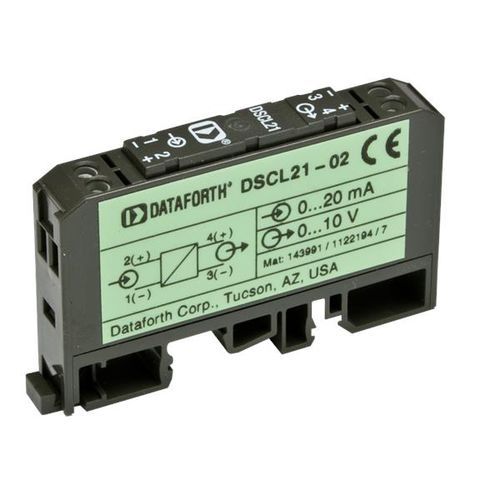

Isolatore di segnale alimentato da circuito DSCL21

di corrente

Ogni isolatore alimentato in loop DSCL21 fornisce un singolo canale di protezione del segnale analogico isolando elettricamente il suo ingresso dall'uscita per qualsiasi segnale di processo DC nell'intervallo 0-20mA (o 4-20mA). L'isolatore alimentato dal loop DSCL21 funziona passivamente, ottenendo la sua potenza dal segnale trasmesso. L'isolatore alimentato in loop DSCL21 taglia il segnale di ingresso da un circuito chopper DC proprietario, l'isolamento è fornito dall'accoppiamento del trasformatore, una tecnica proprietaria è usata per sopprimere la trasmissione di picchi o sovratensioni di modo comune, e il segnale di uscita dal secondario del trasformatore è ricostruito al segnale di ingresso originale.
