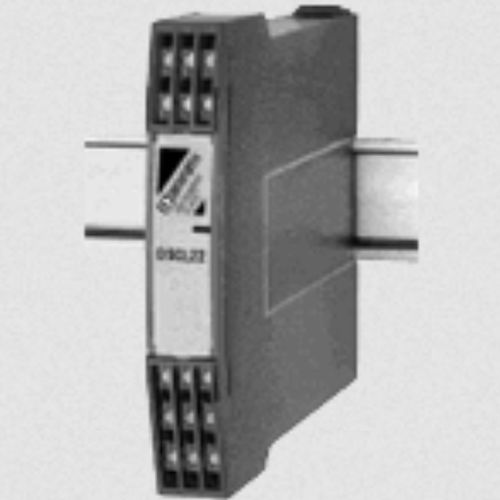

Condizionatore di segnale analogico DSCL22-11

isolatoalimentato da circuitosu guida DIN

Ogni isolatore alimentato ad anello DSCL22 fornisce 1, 2 o 3 canali di protezione del segnale analogico, isolando elettricamente l'ingresso dall'uscita per qualsiasi segnale di processo CC nell'intervallo 0-20 mA (o 4-20 mA). Il DSCL22 funziona in modo passivo, ricavando l'alimentazione dal segnale trasmesso. Il segnale di ingresso viene tagliato da un circuito chopper DC proprietario, l'isolamento è garantito dall'accoppiamento del trasformatore, viene utilizzata una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune e il segnale di uscita dal secondario del trasformatore viene ricostruito sul segnale di ingresso originale. Se si desidera un ingresso per due uscite isolate, le unità a più canali possono essere configurate come splitter (vedere Figura 2). Caratteristiche Non è richiesta alimentazione, il segnale è alimentato dall'ingresso 0-20mA (o 4-20mA) Cablaggio semplificato per una rapida installazione Montaggio su guida DIN o a pannello Pacchetto DIN stretto, monta fino a 27 dispositivi in uno spazio rack da 19" Non richiede ricalibrazione o manutenzione Isolamento del trasformatore fino a 4000 Vrms Previene i problemi di messa a terra Impedisce il trasferimento di tensioni e correnti di interferenza Elevata precisione su tutto l'intervallo Conforme alla normativa CE
