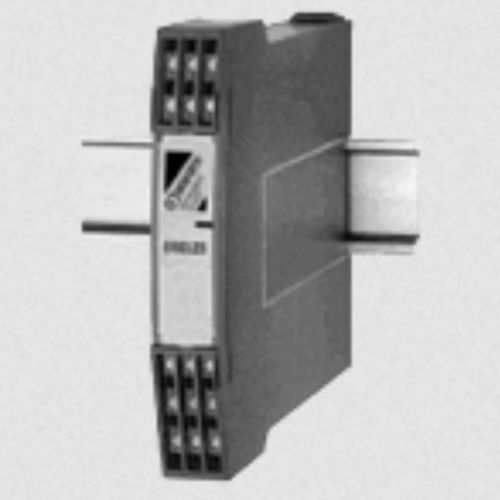

Condizionatore di segnale 4-20 mA DSCL23-02

alimentato da circuitocon alimentazione elettrica DCad incastro

Ogni isolatore alimentato ad anello DSCL23 fornisce 1 o 2 canali di protezione del segnale analogico isolando elettricamente l'ingresso dall'uscita per qualsiasi segnale di processo CC nell'intervallo 4-20 mA. Il DSCL23 alimenta il trasmettitore di campo con corrente continua isolata e restituisce un segnale analogico 4-20mA completamente isolato. Il segnale di ingresso viene tagliato da un circuito chopper DC proprietario, l'isolamento è garantito dall'accoppiamento del trasformatore, viene utilizzata una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune e il segnale di uscita dal secondario del trasformatore viene ricostruito sul segnale di ingresso originale.
