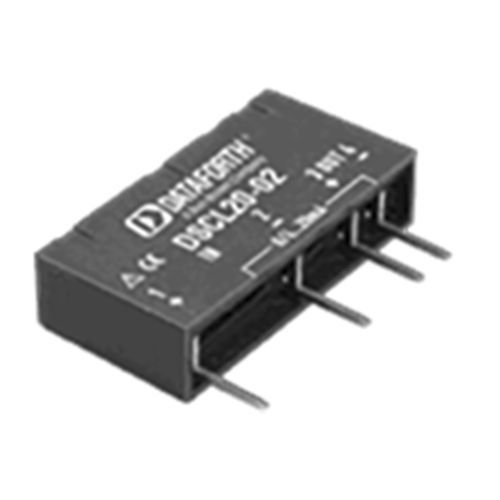

Isolatore di segnale DSCL20-02

alimentato da circuito

Ogni isolatore alimentato ad anello DSCL20 fornisce un singolo canale di protezione del segnale analogico, isolando elettricamente l'ingresso dall'uscita per qualsiasi segnale di processo CC nell'intervallo 0-20 mA (o 4-20 mA). Il DSCL20 funziona in modo passivo, ricavando l'alimentazione dal segnale trasmesso. Il segnale di ingresso viene tagliato da un circuito chopper DC proprietario, l'isolamento è garantito dall'accoppiamento del trasformatore, viene utilizzata una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune e il segnale di uscita dal secondario del trasformatore viene ricostruito sul segnale di ingresso originale.
