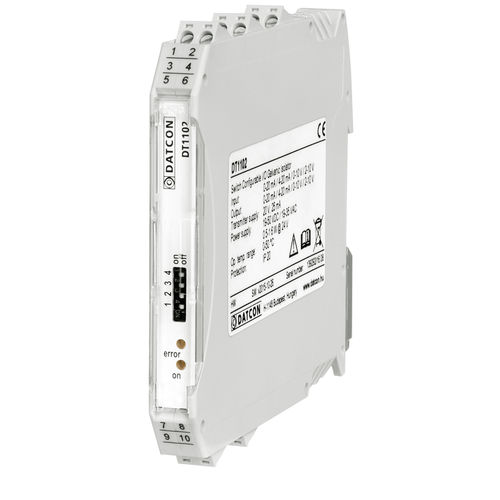

Isolatore galvanico DT1102 series

4-20mAdi correntedi tensione DC

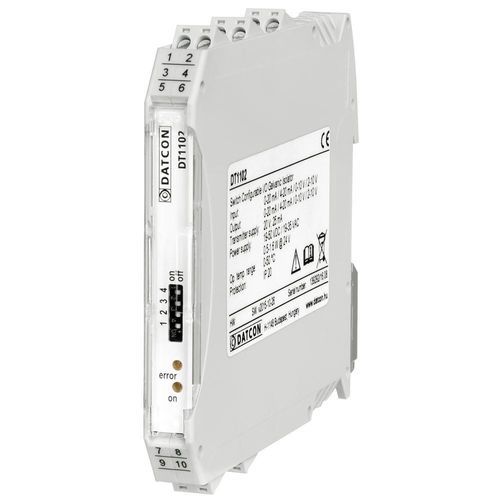

L'isolatore galvanico con ingresso e uscita selezionabili da interruttore DT1102 (PS) consente la trasmissione e la conversione del segnale tra la sorgente di segnale in corrente continua o in tensione continua e le unità di elaborazione del segnale. Gli strumenti presentano un isolamento completo a 3 vie: l'ingresso, l'uscita e l'alimentazione sono isolati tra loro. La tensione di isolamento continua è di 250 VCAeff, tra l'ingresso, l'uscita e l'alimentazione. Lo strumento fornisce 20 VDC / 24 mA sull'ingresso per l'alimentazione di trasmettitori passivi a due fili. Il DT1102 è particolarmente vantaggioso negli impianti industriali in cui si utilizzano diversi livelli di segnale. Gli intervalli di ingresso/uscita sono selezionabili con interruttori sul pannello frontale: ingresso 0-20 mA / 4-20 mA / 0-10 V / 2-10 V uscita 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Lo strumento dispone di due ingressi: corrente: 0 (4) mA - 20 mA* tensione: 0 (2) V - 10 V* Lo strumento dispone di due uscite: corrente: 0 (4) mA - 20 mA* tensione: 0 (2) V - 10 V* * è possibile utilizzare solo un ingresso e un'uscita alla volta. Esistono due versioni di alimentazione: DT1102: 24 V ± 10% DC, DT1102 PS: 230 V ± 10% AC/DC. I parametri di trasmissione sono straordinariamente buoni: la non linearità è < 0,01% e il coefficiente di temperatura è < 25 ppm / °C TYP. I LED sul pannello frontale indicano lo stato di accensione e gli stati di errore (overrange di ingresso/uscita, errori interni, ...).
