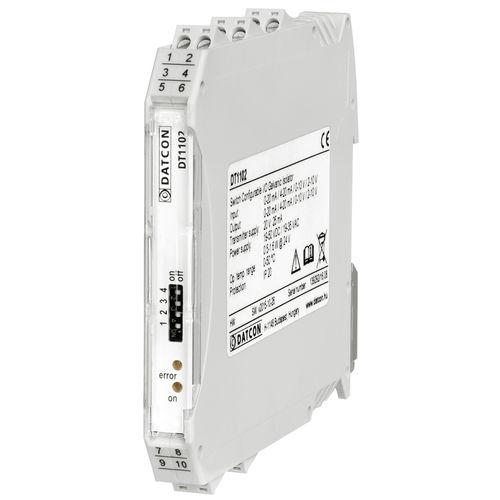

Isolatore di segnale uscita in corrente passiva DT1102 IP

galvanicodi correntedi tensione

Gli isolatori galvanici DT1102 IP... con uscita passiva in corrente sono necessari nei casi in cui le sorgenti di segnale con uscita attiva (tensione, corrente) devono essere collegate a un elaboratore di segnali con ingresso attivo. I processori di segnale con ingresso attivo sono utilizzati per ricevere trasmettitori 4-20 mA a due fili (passivi); il loro ingresso alimenta il trasmettitore ad essi collegato. L'uscita di corrente passiva del DT1102 IP corrisponde all'ingresso di questo tipo di processore di segnale, risolvendo il problema del collegamento di sorgenti di segnale con uscita attiva. Il DT 1102 IP è dotato di isolamento a tre vie, ossia l'ingresso, l'uscita e l'alimentazione sono galvanicamente isolati tra loro. La tensione di isolamento continua è di 250 VCA Gli intervalli di ingresso sono selezionabili con interruttori sul pannello frontale: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V All'ingresso è disponibile un'alimentazione per trasmettitori 20 Vc.c. / 24 mA per l'alimentazione di trasmettitori passivi 4-20 mA a due fili. Il dispositivo dispone di due ingressi: corrente: 0 (4) mA - 20 mA* tensione: 0(2) V - 10 V* * è possibile utilizzare un solo ingresso contemporaneamente Le caratteristiche di trasmissione sono eccezionalmente buone: non linearità < 0,01%, fattore di temperatura < 25 ppm / °C in genere. Gli indicatori LED sul pannello frontale forniscono informazioni sulla presenza di alimentazione e su eventuali condizioni di errore. Il dispositivo può essere ordinato con due tipi di alimentazione: DT1102 IP: 24 V ± 10% DC, DT1102 IP PS: 230 V ± 10% AC/DC Il dispositivo presenta una morsettiera larga 12,5 mm e può essere agganciato a una guida TS-35.
