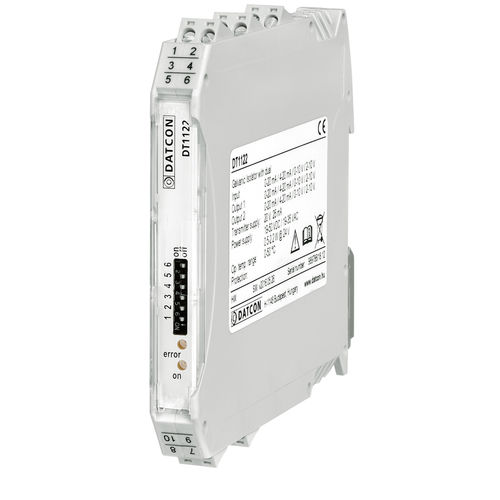

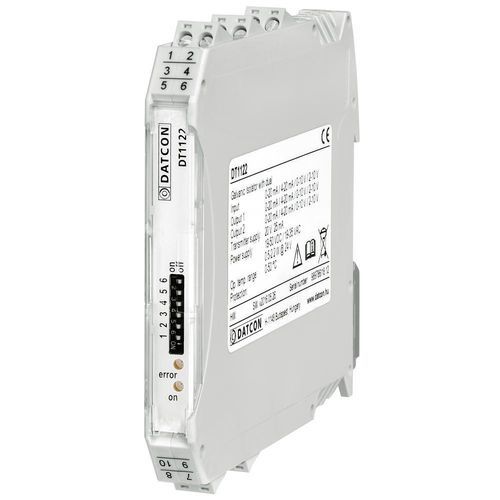

Isolatore galvanico DT1122 dual-output (splitter)

4-20mAdi tensionedi corrente

Il DT1122 trasmette il segnale di un trasmettitore (o di un'altra sorgente di segnale) collegato al suo ingresso a due uscite isolate galvanicamente. Questa funzione può essere richiesta per applicazioni in cui sono in funzione due processori di segnale paralleli (PLC, DCS) o è necessario un indicatore locale del segnale del trasmettitore oltre al processore di segnale. L'isolamento galvanico è a 4 vie, cioè l'ingresso, le uscite e l'alimentazione sono galvanicamente isolati tra loro. Le gamme di segnale di ingresso e di uscita possono essere selezionate in qualsiasi combinazione utilizzando gli interruttori frontali. Le gamme di segnale sono le seguenti: 0-20 mA / 4-20 mA in corrente o 0-10 / 2-10 V in tensione. All'ingresso è disponibile un'alimentazione per trasmettitori 20 V / 24 mA per alimentare trasmettitori passivi 4-20 mA a due fili. Il dispositivo dispone di due ingressi: corrente: 0-20 mA / 4-20 mA * tensione: 0-10 V / 2-10 V * * è possibile utilizzare un solo ingresso alla volta e due uscite: uscita 1: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V uscita 2: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Il dispositivo può essere ordinato con due tipi di alimentazione: DT1122: 24 VDC ±10% DT1122 PS: 230 V AC/DC ±10% Le caratteristiche di trasmissione sono straordinariamente buone: non linearità < 0,02% TYP, coefficiente di temperatura: 25 ppm / °C TYP. Gli indicatori LED frontali forniscono informazioni sulla presenza di alimentazione e su eventuali condizioni di guasto.
