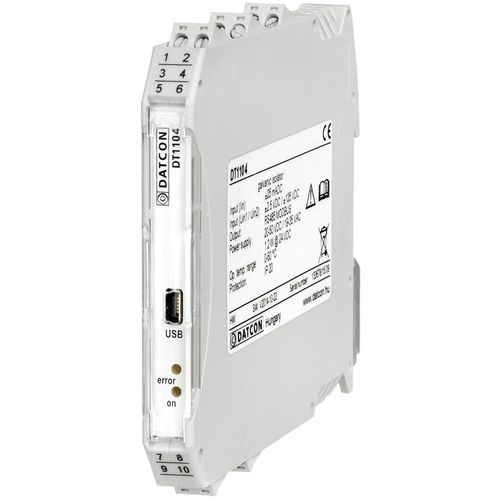

Isolatore di segnale DT1104 UI RS4

galvanico4-20mApolimerico

Caratteristiche del prodotto

• Ingressi 0-20 mA / 4-20 mA / 0-10 V / 2-10 V
• Alimentazione trasmettitore 22 V, 24 mA per trasmettitore a due fili collegato all'ingresso
• Uscita di comunicazione RS485 con protocollo slave MODBUS RTU/ASCII
• Isolamento galvanico a tre vie
• Parametri di ingresso e comunicazione configurabili tramite porta USB (cavo USB incluso)
• Non linearità: <0.01%
• Dipendenza dalla temperatura: <25 ppm / °C (tip.)
• Versioni di alimentazione 24 V ± 10% DC e 230 V AC/DC ± 10%
• Custodia su guida TS-35, larghezza 12,5 mm

Descrizione del prodotto
Il isolatore galvanico DT1104 UI RS4 fornisce isolamento galvanico, conversione del segnale e trasmissione affidabile tra trasmettitori di campo e unità di elaborazione del segnale (PLC, DCS). Il dispositivo accetta ingressi in corrente continua o tensione continua e rende il valore misurato disponibile tramite interfaccia RS485 usando il protocollo slave MODBUS RTU/ASCII.

È possibile collegare fino a 32 unità DT1104 UI RS4 su un unico segmento RS485 senza ripetitore. I vantaggi includono la riduzione della necessità di moduli analogici dedicati per PLC/DCS e la presenza di una sola conversione A/D tra l'ingresso dell'isolatore e l'unità di elaborazione, migliorando la precisione complessiva (non linearità <0.01%, coefficiente termico <25 ppm / °C tip.). L'isolatore riduce inoltre i costi di cablaggio sul campo.

Il dispositivo presenta isolamento galvanico a tre vie: ingresso, uscita e alimentazione sono separati. Tensione di isolamento operativo: 250 Veff tra ingresso, uscita e alimentazione; tenuta dielettrica 2500 VDC (1 min.).

Ingressi e alimentazione trasmettitore

• Ingresso corrente: 0 (4) – 20 mA*
• Ingresso tensione: 0 (2) – 10 V*

* Può essere utilizzato un solo ingresso e una sola uscita alla volta.

Un'alimentazione trasmettitore 22 VDC / 24 mA è disponibile all'ingresso per l'alimentazione di trasmettitori passivi a due fili.

Comunicazione e configurazione
L'uscita RS485 permette la lettura del valore di ingresso (incluse le unità fisiche) tramite MODBUS RTU/ASCII slave. I parametri di comunicazione, il tipo di ingresso, la gamma e la scala sono configurabili tramite la porta USB galvanicamente isolata. LED frontali indicano presenza di alimentazione e stati di errore.

I dispositivi sono disponibili in due varianti di alimentazione: DT1104 UI RS4 (24 V ± 10% DC) e DT1104 UI RS4 PS (230 V ± 10% AC/DC).

Specifiche tecniche
Sicurezza: i morsetti di ingresso, uscita e alimentazione sono galvanicamente isolati secondo EN 61010-1. Classe di inquinamento: 2. Categoria di misura: II.
Ingresso: corrente continua o tensione continua. Intervalli: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V. Sovratensione continua: 400 mA (corrente), 100 V (tensione). Resistenza d'ingresso: 10 Ω (corrente), 102 kΩ (tensione). Alimentazione trasmettitore: 22 VDC (24 mA). Errore di misura relativo all'ingresso: ±0.05% @ 25 °C ±2 °C. Dipendenza dalla temperatura: <25 ppm / °C (tip.). Configurazione: via USB.
Uscita: interfaccia RS485, galvanicamente isolata. Protocollo: MODBUS RTU / ASCII slave. Comandi supportati: lettura blocchi registri. Baud rate: 2400 / 4800 / 9600 / 14400 / 19200 / 38400. Intervallo indirizzi: 0–247 (0: non risponde). Collegamento: 2 morsetti a vite pluggabili per collegamento in cascata/terminazione. Max dispositivi per segmento RS485: 32. Tempo di assestamento: 100 ms.
Isolamento galvanico: 250 Veff (ingresso/uscita/alimentazione); 2500 VDC (1 min.). Alimentazione: 24 V ± 10% DC (DT1104 UI RS4) o 230 V ± 10% AC/DC (DT1104 UI RS4 PS). Consumo: ≤1.6 W / 2.2 VA (24 V); ≤1.8 W / 2.4 VA (230 V).
Ambiente: temperatura di funzionamento 0–50 °C (su richiesta -20 a +60 °C); umidità relativa ≤90% senza condensa. Installazione: quadro, montaggio verticale su guida TS-35 raccomandato. EMC: EN61326-1 emissioni Gruppo 1 Classe B; immunità ambiente industriale.
Generale: custodia su guida TS-35 in poliammide PA6.6; connessione tramite morsetti a vite pluggabili; sezione conduttore 0.25–2.5 mm2; dimensioni 12,5 × 99 × 115 mm (L × A × P); peso 0,15 kg; protezione IP20.

Specifiche principali

• Modello: DT1104 UI RS4 (DT1104 UI RS4 PS per 230 V AC/DC)
• Ingressi: corrente o tensione selezionabili (0-20 mA / 4-20 mA / 0-10 V / 2-10 V)
• Alimentazione trasmettitore: 22 VDC, 24 mA
• Uscita: RS485, MODBUS RTU/ASCII slave
• Isolamento galvanico: tre vie; 250 Veff / 2500 VDC (1 min.)
• Precisione: ±0.05% @25 °C; non linearità <0.01%
• Coefficiente termico: <25 ppm / °C (tip.)
• Dimensioni: 12,5 × 99 × 115 mm; montaggio su guida DIN (TS-35)
• Consumo: ≤1.6 W (24 V) / ≤1.8 W (230 V)
• Protezione: IP20
