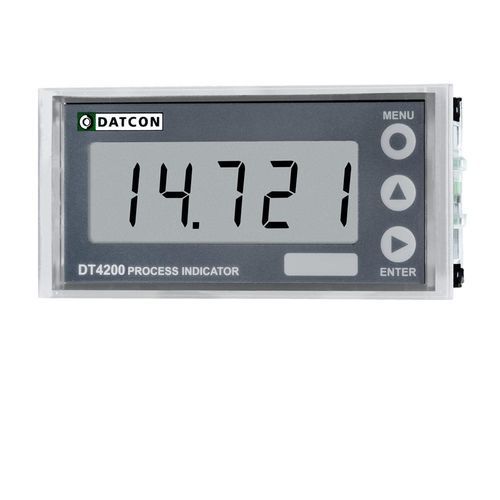

Indicatore di processo DT4200

display LCDa 5 cifreda montare su pannello

Gli indicatori di processo DT4200 consentono di visualizzare le variabili di processo lineari in unità ingegneristiche sul pannello di controllo pannello di controllo. L'unità è alimentata in loop da segnali 4-20 mA, con una caduta di meno di 2 V a 20 mA. Sono disponibili due uscite isolate con diverse modalità operative per la segnalazione dei limiti o per semplici scopi di controllo. Gli indicatori di processo sono alloggiati in una custodia in ABS standard DIN da 96 × 45 mm con protezione IP 65 dalla parte anteriore e IP 30 dalla parte posteriore. L'ampio display a cristalli liquidi a 4 ½ cifre e 15 mm di altezza dei caratteri rende le variabili di processo facilmente visibili a distanza. A destra del display è applicata un'etichetta che definisce l'unità ingegneristica appropriata. L'unità può essere impostata per invertire la "direzione" del display (cioè per produrre un valore visualizzato decrescente per un segnale di ingresso crescente) e per visualizzare un punto decimale, se necessario. Il vantaggio principale della tecnologia basata su microcontrollore è la facilità di configurazione in loco tramite la tastiera del pannello frontale. Le impostazioni di zero e valori finali non sono interattive, rendendo il processo di configurazione rapido e semplice. I parametri di configurazione: scala, posizione del punto decimale, frequenza di aggiornamento del display, filtraggio del segnale, modalità di limite, valori limite, ecc. sono memorizzati in EEPROM. Una password a due livelli protegge le impostazioni da modifiche non autorizzate.
