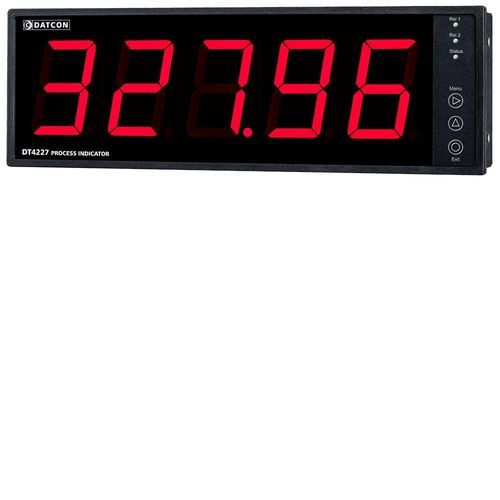

Indicatore di processo DT4227 RS4

LEDa 7 segmentia 5 cifre

Caratteristiche

• Interfaccia RS485 con protocollo Modbus RTU slave
• Ampio display LED 7 segmenti a 5 cifre, altezza carattere 57 mm
• Luminosità regolabile e opzione di lampeggio per cifre o messaggi
• Impostazioni tramite pulsanti frontali o porta USB-mini con software di configurazione a singola schermata
• Due uscite relè SPST programmabili, modalità di limite multiple
• Alimentazione: 24 VDC ±10% (DT4227 RS) o 230 V AC/DC ±10% (DT4227 RS PS)
• Strumento da pannello 288 × 96 mm, profondità di installazione <80 mm; protezione: IP52 fronte, IP20 retro

Descrizione del prodotto
Il DT4227 RS4 è un indicatore di processo progettato per visualizzare valori numerici con segno e messaggi di caratteri limitati trasmessi tramite linee di comunicazione. In modalità numerica visualizza valori da -9999 a 99999 con zeri iniziali cancellabili e opzione di lampeggio. In modalità messaggio mostra brevi testi (es. Start, Stop, End, Error) compatibili con il set di caratteri a 7 segmenti; i caratteri possono lampeggiare singolarmente o contemporaneamente. Più unità possono funzionare sul bus RS485. I parametri di comunicazione sono configurabili; velocità massima 9600 Baud.

Lo strumento dispone di due uscite relè SPST programmabili per funzioni di allarme o controllo. La configurazione è possibile tramite un menu semplice sul pannello frontale o tramite la porta USB-mini usando un programma di configurazione a singola schermata (USB 3.0 consigliato). Le impostazioni sono protette da una password a due livelli.

Specifiche tecniche

• Sicurezza: morsetti di ingresso, uscita e alimentazione separati (conforme MSZ EN 61010-1)
• Grado di inquinamento: 2 ; Categoria di misura: II
• Velocità di comunicazione: 300 / 600 / 1200 / 2400 / 4800 / 9600 Baud; parità: pari/dispari/nessuna; bit di stop: 1
• Uscite relè: 2 × SPST NO; capacità di contatto: 30 VDC 3 A / 240 VAC 3 A
• Gamma di visualizzazione: 5 cifre (+ valori), 4 cifre (- valori), segno, punto decimale; colore: rosso
• LED indicatore: 2 stato relè, 1 stato comunicazione (giallo)
• Comandi: 3 pulsanti frontali; porta di configurazione: USB-mini (USB 3.0 consigliato)
• Consumo: 3,5 W / 3 VA; temperatura di esercizio: 0 a +60 °C (su richiesta -20 a +60 °C)
• Temperatura di immagazzinamento: -25 a +70 °C; umidità relativa fino al 90% senza condensa
• Montaggio: quadro; involucro: strumento da pannello; connessione: morsetto a vite rimovibile (max 2,5 mm²)
• Dimensioni: 288 × 96 × 78 mm (L × A × P); peso: 0,7 kg; EMC: EN 61326-1
