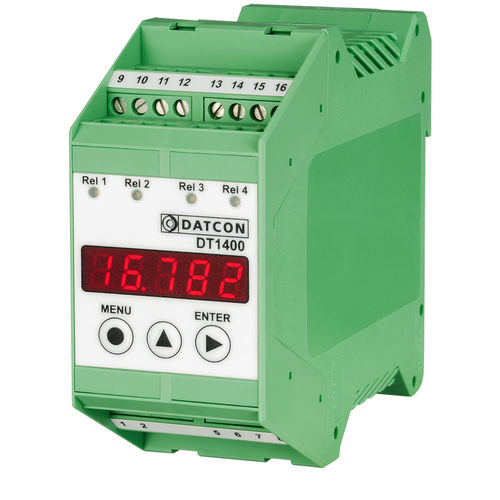

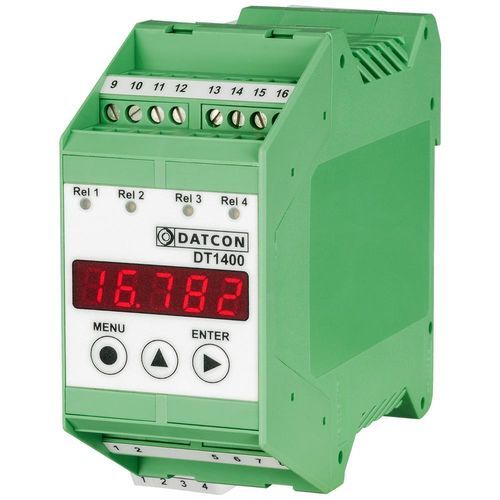

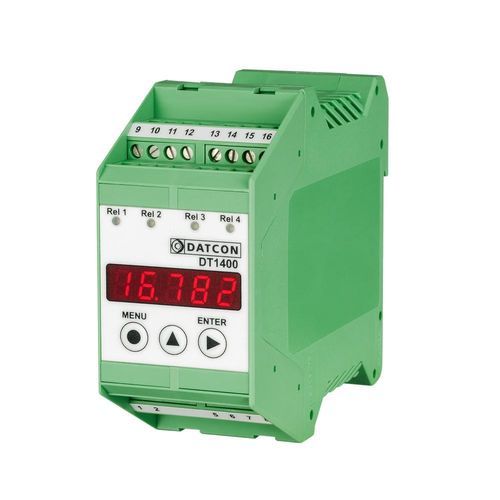

Scatola per interruttore di fine corsa DT1400

I finecorsa DT1400 ... confrontano il segnale di uscita 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V con i valori impostati. Quando il segnale di uscita supera uno dei valori impostati, lo strumento attiva il corrispondente contatto di relè SPDT. Il DT1400 ... Limit switch è anche un indicatore di processo e consente di visualizzare la variabile lineare di processo in unità ingegneristica sul suo display LED a 5 cifre. Lo strumento è disponibile con le seguenti opzioni di uscita (2 relè di soglia sono standard, oltre a questa solo un'opzione contemporaneamente): +2 contatti relè normalmente aperti (SPST) per la commutazione dei limiti o per semplici compiti di controllo. (In questo caso, nel DT1400 sono presenti 4 contatti relè di soglia) uscita di corrente 0-20 mA / 4-20 mA isolata galvanicamente, scalabile, attiva o passiva. alimentazione 15 VCC, 30 mA, isolata galvanicamente, per trasmettitore 4-20 mA a due fili. I parametri funzionali possono essere impostati mediante pulsanti sul pannello frontale del dispositivo, attraverso un semplice sistema di menu: selezione degli ingressi, media dei segnali di ingresso, scala, frequenza di visualizzazione, valori limite, modalità di funzionamento dei limiti, isteresi, scala dell'uscita analogica, ecc. Le impostazioni sono protette da una password a due livelli contro le manipolazioni non autorizzate. Il DT1400 ... ha due versioni di alimentazione: 24 VDC ±10% (DT1400 ...) 230 V AC/DC ±10% (DT1400 ... PS).
