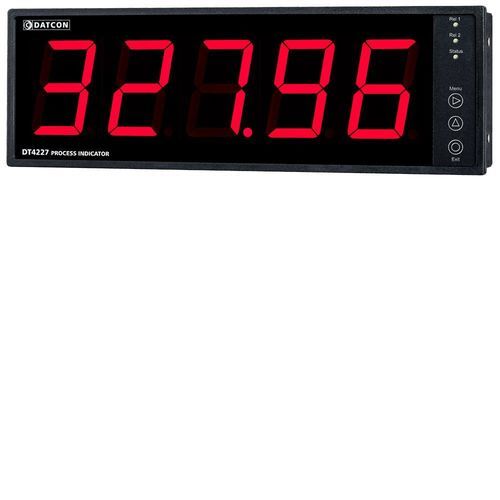

Indicatore di posizione DT4227 Ptxx

di temperaturadi resistenzadigitale

Caratteristiche

• Ingressi per sensore Pt100 / Pt500 / Pt1000 o resistenza / potenziometro 0–500 Ω / 0–5 kΩ
• Connessione 2, 3 o 4 fili; in 3/4 fili compensazione della resistenza dei conduttori
• Display LED rosso a 5 cifre, 7 segmenti, altezza carattere 57 mm, luminosità regolabile
• Aggiornamento display selezionabile da 0,01 a 2,0 s; risoluzione 0,1 °C
• 2 relè di allarme programmabili SPST (NO); modalità limite multiple
• Configurazione tramite tasti frontali o porta USB‑mini con software di configurazione
• Strumento da pannello 288 × 96 × 78 mm, profondità di montaggio <80 mm; IP52 fronte / IP20 retro

Descrizione
Il DT4227 Ptxx misura e visualizza la temperatura da sensori Pt100 / Pt500 / Pt1000 e il valore di una resistenza o la posizione del cursore di un potenziometro collegato. Sono disponibili due intervalli di resistenza (0–500 Ω e 0–5 kΩ). L'apparecchio supporta connessioni a 2, 3 o 4 fili; in 3/4 fili la resistenza dei cavi è compensata.

Il display a 5 cifre garantisce ottima leggibilità con caratteri da 57 mm e luminosità regolabile. I parametri operativi si impostano tramite un menu semplice sul pannello frontale o via porta USB‑mini con il software di configurazione fornito. Parametri configurabili: selezione dell'intervallo d'ingresso, media del segnale, scaling, frequenza di aggiornamento, luminosità, valori limite e modalità di funzionamento dei limiti.

Le due uscite relè programmabili (SPST NO) consentono funzioni di allarme o controllo con modalità di funzionamento selezionabili.

Opzioni di alimentazione

• DT4227 Ptxx: 24 VDC ± 10%
• DT4227 Ptxx PS: 230 V AC/DC ± 10%

Specifiche tecniche
Sicurezza: i morsetti di ingresso, uscita e alimentazione sono separati conformemente ai requisiti MSZ EN 61010-1. Grado di inquinamento 2, categoria di misura II.

• Modello: DT4227 Ptxx
• Ingressi: sensore Pt100 / Pt500 / Pt1000 o resistenza / potenziometro (0–500 Ω, 0–5 kΩ)
• Connessione: 2 / 3 / 4 fili
• Intervallo di misura: -200 a +800 °C (sensore) o 0–5 kΩ (resistenza)
• Risoluzione: 0,1 °C
• Precisione: <0,05% (ta = 23 °C ± 2 °C)
• Tempi di misura: 12 / 60 / 100 / 200 / 300 / 500 ms
• Display: 5 cifre (positivo) / 4 cifre (negativo), LED 7 segmenti, 57 mm, rosso
• Aggiornamento display: selezionabile 0,01 a 2,0 s; luminosità regolabile
• LED di indicazione: 2 per stato relè (giallo)
• Uscite relè: 2 × SPST (NO), contatti 30 VDC 3 A / 240 VAC 3 A
• Comandi manuali: 3 pulsanti frontali
• Configurazione: connettore USB‑mini; USB 3.0 consigliato; configurabile tramite software
• Consumo: 3 W (24 VDC) o 5 VA / 3,5 W (230 V AC/DC)
• Dimensioni: 288 × 96 × 78 mm; profondità di montaggio <80 mm
• Connessione: morsetto a vite rimovibile, cavo fino a 2,5 mm²
• Temperatura di funzionamento: 0 a +60 °C (opzione -20 a +60 °C)
• Temperatura di stoccaggio: -25 a +70 °C
• Umidità relativa: fino al 90% senza condensazione
• Installazione: quadro
• EMC: EN 61326-1 (area industriale); Emissione rumore Gruppo 1 Classe B
• Protezione: IP52 frontale, IP20 posteriore
• Peso: 0,7 kg
