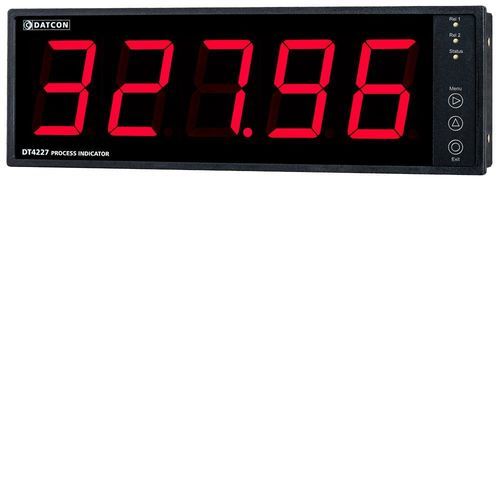

Indicatore di processo DT4227 UI

di correntedi tensione continuacurrent loop

Caratteristiche del prodotto

• Intervalli di ingresso analogico: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Visualizzazione in unità fisiche con scala definita dall'utente
• Ampio display LED a 5 cifre, altezza carattere 57 mm, luminosità regolabile
• Alimentazione 20 VDC per trasmettitori passivi 4-20 mA (20 mA forniti, 25 mA max)
• Doppie uscite relè programmabili (2 × SPST NO)
• Configurazione tramite pulsanti frontali o porta USB con software di set-up gratuito
• Varianti di alimentazione: 24 VDC ±10% (DT4227 UI) o 230 V AC/DC ±10% (DT4227 UI PS)
• Strumento da pannello 288 × 96 mm, profondità di installazione <80 mm, IP52 frontale / IP20 posteriore

Descrizione del prodotto
L'indicatore di processo DT4227 UI converte i segnali analogici dei trasduttori di misura in valori visualizzati in unità fisiche per montaggio in quadro. Qualsiasi intervallo di visualizzazione può essere assegnato all'intervallo del segnale di ingresso selezionato. L'unità dispone di un display LED a 5 cifre e 57 mm leggibile a distanza, luminosità regolabile e LED di indicazione stati limite. Un'uscita di alimentazione 20 VDC alimenta trasmettitori passivi 4-20 mA. Due uscite relè programmabili offrono controllo dei limiti con modalità selezionabili. La configurazione avviene tramite i tre pulsanti frontali o tramite la porta USB-mini e il software di configurazione per una messa in servizio rapida. Sono disponibili due opzioni di alimentazione per adattarsi ad installazioni DC e AC.

Specifiche tecniche

• Sicurezza: morsetti di ingresso/uscita e alimentazione separati (conforme MSZ EN 61010-1)
• Grado di inquinamento: 2; Categoria di misura: II
• Caratteristiche ingresso: corrente continua o tensione continua
• Intervalli di misura: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Capacità di sovraccarico: ±50 mA (corrente), ±200 V (tensione)
• Tempi di misura: 12 / 60 / 100 / 200 / 300 / 500 ms
• Precisione: <0.05% (Ta = 23 °C ±2 °C)
• Deriva termica: ±25 ppm/°C (max)
• Uscite: 2 × contatti relè SPST NO; capacità di contatto 30 VDC/3 A DC o 240 VAC/3 A AC
• Alimentazione trasmettitore: 20 VDC @ 20 mA (25 mA max)
• Display: LED 5 cifre (valori positivi 5 cifre, negativi 4 cifre), altezza 57 mm
• Aggiornamento display: 0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• Comandi manuali: 3 pulsanti frontali; porta di configurazione: USB-mini (USB 3.0 raccomandato)
• Consumo: 3 W (24 VDC); 5 VA / 3.5 W (230 V)
• Temperatura esercizio: 0 a +60 °C (su richiesta -20 a +60 °C); Stoccaggio: -25 a +70 °C; Umidità: 90% senza condensa
• Installazione: quadro; Custodia: strumento da pannello; Connessione: morsetto a vite staccabile (cavo max 2,5 mm²)
• Dimensioni (L×A×P): 288 × 96 × 78 mm; Peso: 0,7 kg; Protezione: IP52 frontale, IP20 posteriore
• EMC: EN 61326-1 (immunità area industriale, emissione Gruppo 1 Classe B)
