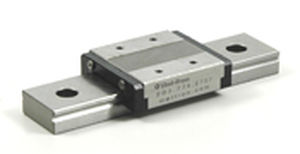

Guida lineare con carrello con ricircolo di sfere BSG12W-1-110di precisionein acciaiocompatta
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- con carrello con ricircolo di sfere
- Altre caratteristiche
- di precisione, in acciaio, compatta
- Lunghezza del binario
110 mm
(4,33 in)- Carico
230 kgf, 340 kgf
Descrizione
Guide a ricircolo di sfere (BSG-W)
Famiglia: BSG12W
Modello: BSG12W-1-110
Prezzo: $ 165.00
Tutte le dimensioni in millimetri se non diversamente specificato
La corsa totale qui sotto è basata su 1 carrello per binario
Dimensioni del carrello: mm (in)
H : 12 (0.472)
B : 30 (1.181)
L2 : 39 (1.535)
L1 : 35.3 (1.39)
W : 4.5 (.177)
P1 : 21 (0.827)
P2 : 12 (0.472)
S1 : M2.6
e1 : 3 (0.118)
L3 : 28.4 (1.118)
W2 : -
S2 : -
e2 : -
b : 9 (0.354)
Valori di carico di base : kgf (lbf)
Dinamico C : 230 (507)
Statico Co : 340 (750)
Dimensioni della guida : mm (in)
P : 30 (1.181)
H1 : 7.5 (0.295)
C : 18 (0.709)
B1 : 9 (0.354)
B2 : -
W1 : 6 (0.236)
d x G x h : 3.5 x 6 x 4.5
(.138 x .236 x .177)
S3 N Tipo : -
N : 10 (0.394)
Peso : kg (lbs)
Carrello - Lb (kg) : 0.04 (0.088)
Binario di guida - Lb/ft (kg/m) : 0.96 (0.645)
mm (in)
Lunghezza massima : 1000 (39.37)
---
