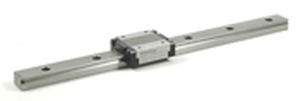

Guide a ricircolo di sfere (RBSG)
Famiglia: BSG16
Modello: BSG16-1-150
Prezzo: $ 128.00
Tutte le dimensioni in millimetri se non diversamente specificato
La corsa totale qui sotto è basata su 1 carrello per binario
Dimensione del carrello: mm (in)
H : 16 (.630)
B : 32 (1.26)
L2 : 42.5 (1.673)
L1 : 38.5 (1.516)
W : 3.5 (0.138)
P1 : 25 (0.984)
P2 : 20 (0.788)
S1 : M3
e1 : 4 (0.157)
L3 : 29.5 (1.161)
W2 : -
S2 : -
e2 : -
b : 12 (0.473)
Valori di carico di base: kgf (lbf)
Dinamico C : 370 (815)
Statico Co : 550 (1212)
Dimensioni della guida : mm (in)
P : 40 (1.575)
H1 : 9.5 (0.374)
C : 15 (0.591)
B1 : 7.5 (0.295)
B2 : -
W1 : 8.5 (0.335)
d x G x h : 3.5 x 6 x 4.5
(.138 x .236 x .177)
S3 N Tipo : -
N : 15 (0.591)
Peso : kg (lbs)
Carrello - Lb (kg) : 0.06 (0.132)
Binario di guida - Lb/ft (kg/m) : 1.02 (.685)
: mm (in)
Lunghezza massima : 1900 (74.8)
---
