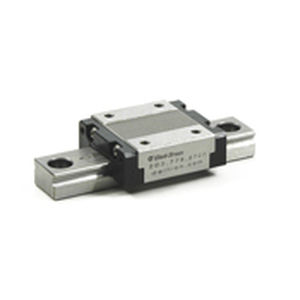

Guide a ricircolo di sfere (BSG)
Famiglia: BSGS13
Modello: BSGS13-1-120
Prezzo: $ 132.00
Tutte le dimensioni in millimetri se non diversamente specificato
La corsa totale qui sotto è basata su 1 carrello per binario
Dimensione del carrello: mm (in)
H : 13 (.512)
B : 27 (1.063)
L2 : 34 (1.338)
L1 : 30 (1.181)
W : 3.5 (0.138)
P1 : 20 (.788)
P2 : 15 (0.591)
S1 : M3
e1 : 3.5 (0.138)
L3 : 23 (0.906)
W2 : -
S2 : -
e2 : -
b : 10 ( 0.394)
Valori di carico di base: kgf (lbf)
Dinamico C : 220 (485)
Statico Co : 320 (705)
Dimensioni della guida : mm (in)
P : 25 (0.984)
H1 : 7.5 (0.295)
C : 12 (0.472)
B1 : 6 (0.236)
B2 : -
W1 : 7.5 (0.295)
d x G x h : 3.5 x 6 x 4.5
(.138 x .236 x .177)
S3 N Tipo : -
N : 10 (0.394)
Peso : kg (lbs)
Carrello - Lb (kg) : 0.04 (0.088)
Binario di guida - Lb/ft (kg/m) : 0.61 (0.41)
mm (in)
Lunghezza massima : 1000 (39.37)
---
