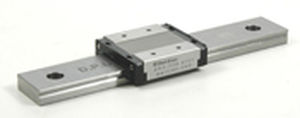

Guida lineare con carrello con ricircolo di sfere BSG10-1-55in acciaiodi precisionecompatta
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- con carrello con ricircolo di sfere
- Altre caratteristiche
- in acciaio, di precisione, compatta
- Lunghezza del binario
55 mm
(2,17 in)- Carico
170 kgf, 250 kgf
Descrizione
Guide a ricircolo di sfere (BSG)
Famiglia: BSGS10
Modello: BSGS10-1-55
Prezzo: $ 107.00
Tutte le dimensioni in millimetri se non diversamente specificato
La corsa totale qui sotto è basata su 1 carrello per binario
Dimensione del carrello: mm (in)
H : 10 (0.394)
B : 20 (0.788)
L2 : 30.5 (1.2)
L1 : 28.1 (1.106)
W : 2.5 (0.098)
P1 : 15 (0.591)
P2 : 10 (0.394)
S1 : M3
e1 : 3 (0.118)
L3 : 20.4 (0.803)
W2 : -
S2 : -
e2 : -
b : 7.8 (0.307)
Valori di carico di base: kgf (lbf)
Dinamico C : 170 (375)
Statico Co : 250 (551)
Dimensioni della guida : mm (in)
P : 20 (0.788)
H1 : 5.5 (0.217)
C : 9 (0.354)
B1 : 4.5 (0.177)
B2 : -
W1 : 5.5 (0.217)
d x G x h : 3.5 x 6 x 3.5
(.138 x .236 x .138)
S3 N Tipo : -
N : 7.5 (0.295)
Peso : kg (lbs)
Carrello - Lb (kg) : 0.02 (0.044)
Binario di guida - Lb/ft (kg/m) : 0.31 (0.208)
mm (in)
Lunghezza massima : 1000 (39.37)
---
Cataloghi
Precision guide- Metric
100 Pagine
Precision Guide - Inch
102 Pagine
