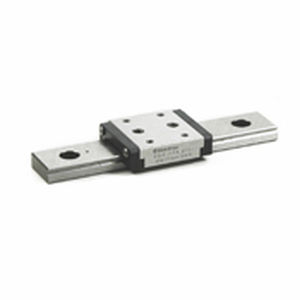

Guida lineare con carrello con ricircolo di sfere BSGS9W-1-290in acciaiodi precisionecompatta
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- con carrello con ricircolo di sfere
- Altre caratteristiche
- in acciaio, di precisione, compatta, larga
- Lunghezza del binario
290 mm
(11,42 in)- Carico
160 kgf, 250 kgf
Descrizione
Guide a ricircolo di sfere larghe (BSG-W)
Famiglia: BSGS9W
Modello: BSGS9W-1-290
Prezzo: $ 394.00
Tutte le dimensioni in millimetri se non diversamente specificato
La corsa totale qui sotto è basata su 1 carrello per binario
Dimensioni del carrello: mm (in)
H : 9 (0.354)
B : 25 (0.984)
L2 : 31.5 (1.24)
L1 : 1.185 (30.1)
W : 3.5 (0.138)
P1 : 18 (0.709)
P2 : 12 (0.472)
S1 : M2.6
e1 : 2.5 (0.098)
L3 : 22.1 (0.87)
W2 : 12.5 (0.492)
S2 : M4
e2 : 3.5 (0.138)
b : 7 (0.276)
Valori di carico di base: kgf (lbf)
Dinamico C : 160 (352)
Statico Co : 250 (551)
Dimensioni della guida : mm (in)
P : 30 (1.181)
H1 : 5.2 (0.205)
C : 14 (0.551)
B1 : 7 (0.276)
B2 : -
W1 : 5.5 (.217)
d x G x h : 3.5 x 6 x 3.2
(.138 x .236 x .126)
S3 N Tipo : -
N : 10 (0.394)
Peso : kg (lbs)
Carrello - Lb (kg) : 0.02 (0.044)
Binario di guida - Lb/ft (kg/m) : 0.5 (0.336)
mm (in)
Lunghezza massima : 700 (27.6x)
---
