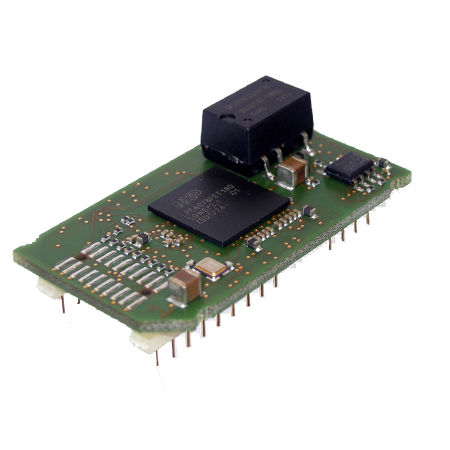

Modulo di comunicazione PROFIBUS UNIGATE IC2-PROFIBUS

per tramissione datiprogrammabile

I potenti nodi bus all-in-one UNIGATE IC2 si basano sulla tecnologia del processore ARM Cortex-M4 e offrono quindi un significativo salto di prestazioni rispetto alla collaudata serie UNIGATE IC di Deutschmann. L'IC UNIGATE, che consiste di microcontrollore, Flash, RAM e tutti gli altri componenti come l'optoaccoppiatore e il driver del bus, è fornito in un alloggiamento di 32 DIL che copre un'area di 25 mm x 45 mm. La soluzione integrata può essere collegata tramite un'interfaccia UART al microcontrollore del dispositivo terminale o può funzionare come stand-alone. Lo sviluppo dell'hardware è ridotto all'integrazione della presa IC e dei connettori specifici del bus. I potenti nodi del bus all-in-one possono essere programmati tramite il linguaggio di script sviluppato da Deutschmann Automation. Pertanto, è possibile mappare applicazioni più complesse, che non possono essere presentate attraverso una configurazione pura. Il Protocol Developer è uno strumento gratuito per la generazione dello script. È facile da usare e specificamente ottimizzato per la comunicazione del bus. Gli script funzionano su tutte le varianti di UNIGATE IC. Dati UNIGATE IC2-PROFIBUS: - Interfaccia slave PROFIBUS DP completa - Riconoscimento automatico del baud rate (9600 bit/s - 12 Mbit/s) - DPV0, DPV1 e DPV2 supportati - Interfaccia PROFIBUS isolata - File GSD generico - Fino a 244 Byte in ingresso e 244 Byte in uscita (lunghezza totale dei dati 488 Byte) - UART fino a 7,5 MBaud - Velocità di trasferimento SPI-Bus in modalità Master: 12 Mbit/s - Velocità di trasferimento SPI-Bus in modalità Slave: 10 Mbit/s
