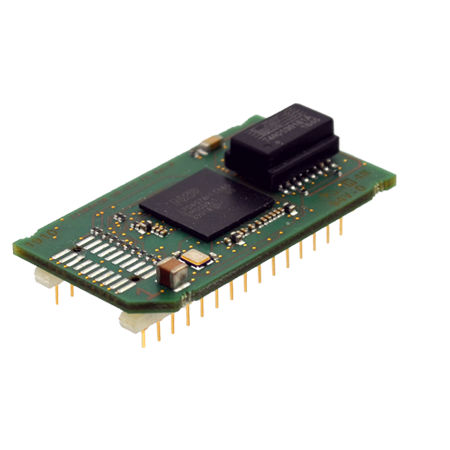

Modulo di comunicazione Ethernet TCP/IP UNIGATE IC2-Fast Ethernet/Modbus TCP

Modbus TCPper tramissione datiprogrammabile

I potenti nodi bus all-in-one UNIGATE IC2 si basano sulla tecnologia del processore ARM Cortex-M4 e offrono quindi un significativo salto di prestazioni rispetto alla collaudata serie UNIGATE IC di Deutschmann. L'UNIGATE IC2, che consiste di microcontrollore, Flash, RAM e tutti gli altri componenti come l'optoaccoppiatore e il driver del bus, è fornito in un alloggiamento di 32 DIL che copre un'area di 25 mm x 45 mm. La soluzione integrata può essere collegata tramite un'interfaccia UART al microcontrollore del dispositivo terminale o può funzionare come stand-alone. Lo sviluppo dell'hardware è ridotto all'integrazione della presa IC2 e dei connettori specifici per il bus. I potenti nodi del bus all-in-one possono essere programmati tramite il linguaggio di script sviluppato da Deutschmann Automation. Pertanto, è possibile mappare applicazioni più complesse, che non possono essere presentate attraverso una configurazione pura. Il Protocol Developer è uno strumento gratuito per la generazione dello script. È facile da usare e specificamente ottimizzato per la comunicazione del bus. Gli script funzionano su tutte le varianti di UNIGATE IC2. Dati UNIGATE IC2-Fast Ethernet/Modbus TCP: - Interfaccia Fast Ethernet completa - 10/100 Mbit/s - Interfaccia Fast Ethernet isolata - Funzioni IT: Server web, server FTP - Fino a 1540 Byte dati di ingresso e 1540 Byte di uscita - UART fino a 7,5 MBaud - Velocità di trasferimento SPI-Bus in modalità Master: 12 Mbit/s - Velocità di trasferimento SPI-Bus in modalità Slave: 10 Mbit/s
