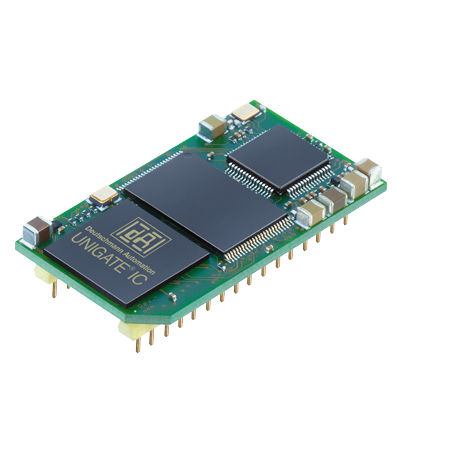

Modulo di comunicazione EtherNet/IP UNIGATE IC-EtherNet/IP

Le interfacce di comunicazione integrate precertificate possono essere integrate direttamente nell'elettronica del dispositivo terminale. Non sono necessarie modifiche al firmware del dispositivo terminale. Ciò è importante, ad esempio, per quei dispositivi il cui firmware è certificato e quindi non può essere modificato. In alternativa alle interfacce sviluppate dal cliente, la famiglia UNIGATE IC ottimizza i costi di sviluppo e il time-to-market del prodotto finale. L'IC UNIGATE, che consiste di microcontrollore, Flash, RAM e tutti gli altri componenti come l'optoaccoppiatore e il driver del bus, è fornito in un alloggiamento di 32 DIL che copre un'area di 25 mm x 45 mm. La soluzione integrata può essere collegata tramite un'interfaccia UART al microcontrollore del dispositivo terminale o può funzionare come stand-alone. Lo sviluppo dell'hardware è ridotto all'integrazione della presa IC e dei connettori specifici del bus. I potenti nodi del bus all-in-one possono essere programmati tramite il linguaggio di script sviluppato da Deutschmann Automation. Pertanto, è possibile mappare applicazioni più complesse, che non possono essere presentate attraverso una configurazione pura. Il Protocol Developer è uno strumento gratuito per la generazione dello script. È facile da usare e specificamente ottimizzato per la comunicazione del bus. Gli script funzionano su tutte le varianti di UNIGATE IC. Dati UNIGATE IC-EtherNet/IP: - - Adattatore I/O EtherNet/IP (Slave) - - 10/100 Mbit/s - - Funzioni IT: Server web, server FTP - - Interfaccia EtherNet/IP isolata - - Esecuzione a 1 porta con trasformatore integrato - - Esecuzione a 2 porte con interruttore integrato (ad es. per il collegamento a margherita) - - Fino a 1060 Byte di dati di ingresso e 1060 Byte di dati di uscita - - UART fino a 520 kBaud
