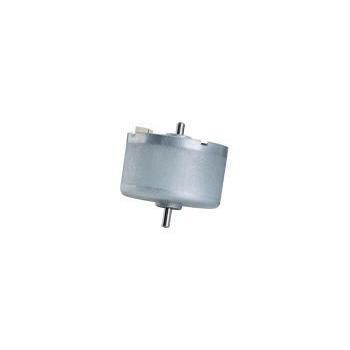

Motore brushless RB-2415-9C series

a commutazione elettronicaa corrente continuaBLCD

Panoramica prodotto RB-2415-9C
RB-2415-9C è un motore Brushless DC (BLDC) di classe 24 mm prodotto da KWC Motor, Dongguan KWC Machinery Co., Ltd. Design compatto a corpo piatto (diametro 24,4 mm, lunghezza corpo tipica 15,1 mm). Progettato per applicazioni micro con basso rumore e bassa EMI; disponibile in varianti di tensione e opzioni configurabili per pompe, valvole, attuatori e dispositivi smart.

Punti chiave per progettisti e acquisti

• Categoria prodotto: Motori DC brushless
• Famiglia motore: Motore brushless DC (BLDC)
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: Micro pompe medicali, valvole elettriche, asciugacapelli, massaggiatori, pompe aria, pompe acqua, pompe vuoto

Segnali di specifica

• Diametro: 24,4 mm
• Lunghezza corpo: 15,1 mm (tipica)
• Tensione operativa / nominale: 4,5 V – 24,0 V (a seconda della variante)
• Velocità a vuoto: 3.100 – 6.200 RPM
• Coppia a massima efficienza: 17,1 – 20,4 g·cm

Personalizzazione e note di sourcing
KWC Motor supporta personalizzazioni OEM/ODM per tensione, velocità, coppia, design albero, cavi/connettori, integrazione ingranaggi/encoder e obiettivi rumorosità/EMC. Sono disponibili personalizzazioni approfondite (lunghezza albero, forma albero, taratura prestazioni). Prezzo e tempi vengono confermati dopo definizione di specifiche, quantità e requisiti di personalizzazione.

Applicazioni target e soluzioni

• Medicina di precisione & controllo fluidi
  • Progettato per offrire una trasmissione fluida e stabile a micro pompe medicali, miscelatori medici, pompe per vuoto, pompe aria e pompe acqua.
  • Caratteristiche a bassa EMI adatte a requisiti EMC stringenti se integrate con driver e layout adeguati; idoneo per controllo preciso di valvole elettriche.
• Cura personale & dispositivi di bellezza
  • Varianti ad alta velocità e basso rumore rendono la serie adatta ad asciugacapelli ad alta velocità, rasoi elettrici, arricciacapelli, piastre e dispositivi massaggianti.

Specifiche tecniche
Fonte dati: datasheet KWC RB-2415-9C. Personalizzazione disponibile per tensione, velocità e lunghezza albero.
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Max Efficiency Speed | Max Efficiency Torque | Output (at Max Efficiency)
RB-2415-9C-N-01 | 4.5V - 6.0V | 4.8V | 3100 rpm | 2276 rpm | 17.1 g·cm | 0.40 W
RB-2415-9C-N-02 | 9.0V - 16.0V | 12.0V | 6200 rpm | 4975 rpm | 20.4 g·cm | 1.04 W
RB-2415-9C-N-03 | 6.0V - 12.0V | 7.2V | 3100 rpm | 2276 rpm | 17.1 g·cm | 0.40 W
RB-2415-9C-N-04 | 9.0V - 24.0V | 18.0V | 6200 rpm | 4975 rpm | 20.4 g·cm | 1.04 W

FAQ di acquisto (selezione)

• MOQ (quantità minima ordine): Ordinativi flessibili. Nessun MOQ per campioni (1–5 pz); prove pilota tipiche 100–500 pz; produzione di serie comunemente da 1.000 pz.
• Disegni / Datasheet: Disegni e PDF datasheet disponibili su richiesta.
• Imballaggio: Vassoi blister industriali + cartoni rinforzati per protezione da urti e ESD; imballaggio su pallet per esportazione disponibile.

Caratteristiche / Riepilogo tecnico

• Modello: serie RB-2415-9C
• Diametro: 24,4 mm
• Lunghezza corpo: ~15,1 mm (tipica)
• Gamma tensione: 4,5 V–24,0 V (a seconda del modello)
• Velocità a vuoto: 3.100 rpm o 6.200 rpm
• Coppia a efficienza max: 17,1 g·cm o 20,4 g·cm
• Potenza a efficienza max: 0,40 W – 1,04 W
• Caratteristiche tipiche: topologia BLDC 9 slot / 12 poli, basso rumore (<45 dB tipico), basso EMI
• Opzioni di personalizzazione: albero, lunghezza, fori di fissaggio, taratura tensione/velocità/coppia; possibile pre-assemblaggio di ingranaggi, encoder o cablaggio.
