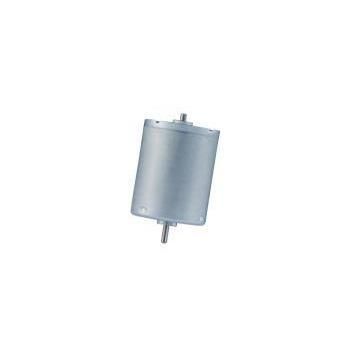

Motore brushless RB-2430-9C series

BLCD6 V12 V

Panoramica del prodotto
RB-2430-9C è un motore DC brushless (BLDC) di classe 24 mm con corpo esteso di 30,8 mm e design a rotore esterno. Il circuito magnetico più lungo e lo spazio di avvolgimento aumentato migliorano la densità di coppia (serie max fino a 76 g·cm) mantenendo un ingombro compatto. Indicato per azionamenti compatti ad alta precisione e carico in dispositivi medicali e industriali.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Motori DC brushless (BLDC)
• Modello: RB-2430-9C (varianti N-01 ÷ N-04)
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: utensili chirurgici elettrici, centrifughe mediche, pompe, valvole elettriche, pompe del vuoto, dispositivi per la cura personale

Segnali di specifica

• Diametro: classe 24 mm
• Lunghezza corpo (estesa): 30,8 mm
• Rotore esterno (alta inerzia)
• Coppia massima (serie): fino a 76 g·cm

Personalizzazione e approvvigionamento
Supporto OEM/ODM per tensione operativa, velocità nominale, messa a punto della coppia, tipo/lunghezza dell'albero, schema di fissaggio, opzioni cavi/connettori, pre-assemblaggio riduttore/encoder e obiettivi EMC/rumore. Prezzi e tempi confermati dopo verifica di applicazione, specifiche e quantità.

Applicazioni target e soluzioni

• Dispositivi medici: utensili chirurgici, centrifughe mediche, misuratori di pressione elettronici — design brushless per ridurre le interferenze e aumentare l'affidabilità.
• Controllo fluidi & piccoli azionamenti: valvole elettriche, pompe del vuoto, pompe aria/acqua, dispositivi massaggio — uscita stabile sotto carichi variabili.

Specifiche tecniche
Fonte: datasheet KWC RB-2430-9C. Personalizzazione approfondita disponibile.
Modello | Intervallo tensione operativa | Tensione nominale | Velocità a vuoto | Velocità a massima efficienza | Coppia a massima efficienza | Potenza (a massima eff.)
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

Note di progettazione
Il design a rotore esterno offre un momento d'inerzia maggiore, garantendo migliore stabilità di velocità e coppia più elevata con carichi variabili. Verificare limiti termici e ciclo operativo per uso continuo ad alto carico.

Qualità & produzione

• Produzione diretta di fabbrica con attrezzature interne e assemblaggio automatizzato.
• Test al 100% di rumore e corrente; conformità RoHS/REACH.
• Capacità flessibile per campionature, piccole serie e produzione di volume.

Caratteristiche / Sintesi tecnica

• Modello: serie RB-2430-9C
• Marca: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Tipo motore: Brushless DC (BLDC), rotore esterno
• Diametro: ≈24 mm; Lunghezza corpo: 30.8 mm
• Coppia max di serie: fino a 76 g·cm
• Tensioni e velocità disponibili: vedere specifiche tecniche
• Applicazioni: utensili chirurgici, centrifughe mediche, pompe, valvole elettriche, pompe del vuoto, dispositivi per la cura personale
• Personalizzazioni: gamma tensione, velocità, coppia, forma/lunghezza asse, opzioni di montaggio, integrazione riduttore/encoder, cablaggio, ottimizzazioni EMC/rumore
