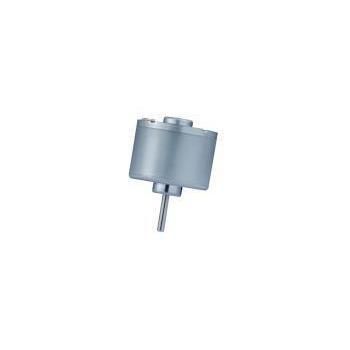

Motore brushless RB-3626-68 series

DCBLCD12 V

Panoramica prodotto
RB-3626-68 è un motore DC brushless (BLDC) a rotore esterno progettato per applicazioni compatte che richiedono elevata densità di coppia e bassa vibrazione. Diametro nominale 36 mm e corpo piatto di 26 mm; la coppia al massimo rendimento può arrivare fino a 170,8 g·cm a seconda della variante.

Punti chiave per ingegneri e responsabili acquisti

• Categoria prodotto: Motori DC brushless (BLDC)
• Famiglia motore: Rotor esterno BLDC
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: ATM, distributori automatici, apparecchiature d'ufficio, pompe, dispositivi per la cura personale

Segnali di specifica

• Diametro: 36 mm
• Lunghezza corpo: 26 mm
• Coppia (efficienza max): fino a 170.8 g·cm (varia in base al modello)

Applicazioni target e soluzioni
Il design a rotore esterno e il profilo compatto consentono a RB-3626-68 di offrire maggiore inerzia rotazionale e densità di coppia rispetto ai motori a rotore interno di pari diametro, garantendo azionamenti stabili e a basso rumore in spazi ristretti. Integrazioni tipiche:

• Automazione finanziaria e d'ufficio: ATM, vending, stampanti, proiettori — movimento preciso in alloggi compatti.
• Medicale e cura personale: micropompe, valvole elettriche, massaggiatori, rasoi elettrici — ridotta vibrazione e rumorosità.

Specifiche tecniche (modelli e prestazioni)
Model | Intervallo tensione operativa | Tensione nominale | Velocità a vuoto | Velocità a efficienza max | Coppia a efficienza max | Potenza (a efficienza max)
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

Personalizzazione e integrazione

• Opzioni OEM/ODM: intervalli di tensione, taratura velocità/coppia, design dell'albero (D-shaft, filettato), lunghezza e pattern di fissaggio.
• Opzioni di pre-assemblaggio: ingranaggi, vite senza fine, encoder, cablaggi e connettori su misura.
• Misure EMC/rumore e integrazione di encoder o elettronica di controllo disponibili su richiesta di progetto.

Confronto (voci selezionate)
Voce di confronto | KWC RB-3626-68 (Rotor esterno) | Motore 36mm rotore interno standard
Regolarità della coppia | Eccellente (alta inerzia) | Standard
Coppia erogabile | Elevata (Max 170.8 g·cm) | Limitata dalla configurazione del rotore
EMI | Bassa (nessuna scintilla) | Maggiore per motori a spazzole
Lunghezza corpo | 26 mm (profilo piatto) | Di norma più lunga

Acquisto & produzione

• MOQ & campioni: Flessibile; campioni 1–5 pcs disponibili; produzioni pilota 100–500 pcs; produzione di serie consigliata da ~1.000 pcs.
• Imballo: Blister tray industriali + cartoni rinforzati; palletizzazione per export disponibile.
• Qualità & test: Ispezione 100% incluse prove rumorosità e corrente; conformità RoHS/REACH. Tempi tipici per campioni 7–14 giorni.

Caratteristiche / specifiche tecniche

• Famiglia modelli: RB-3626-68
• Tipo motore: BLDC rotore esterno
• Diametro: 36 mm
• Lunghezza corpo: 26 mm
• Coppia max riportata: fino a 170.8 g·cm
• Intervalli di tensione: 8.0V–26.0V variabili per sottomodello
• Tensioni nominali: 9.0V, 12.0V, 24.0V
• Velocità a vuoto: ca. 2.800–11.900 rpm a seconda del sottomodello
• Potenza (a efficienza max): ca. 2.69 W–15.9 W a seconda del sottomodello
• Possibilità di personalizzazione: tensione, velocità, coppia, lunghezza/tipo albero, fori di montaggio, pre-assemblaggi ingranaggi/encoder, misure EMC/rumore
