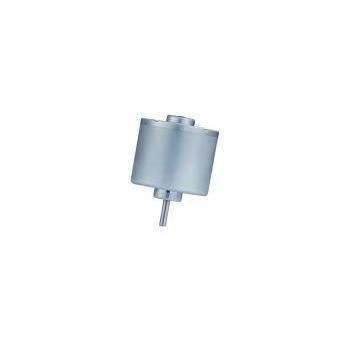

Motore brushless RB-3630-68 series

BLCD6 V12 V

Panoramica del prodotto
RB-3630-68 è un motore DC brushless (BLDC) con rotore esterno da 36 mm progettato per applicazioni compatte che richiedono una rotazione regolare a basse velocità. Usi tipici: tende motorizzate, ATM, distributori automatici e valvole. Il corpo esteso da 30 mm aumenta l'inerzia rotazionale e la capacità di coppia fino a 170.8 g·cm.

Punti chiave per responsabili tecnici

• Categoria prodotto: Motori DC brushless
• Famiglia motore: Rotore esterno BLDC
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: tende motorizzate, ATM, distributori automatici, valvole

Segnali di specifica

• Diametro: 36 mm
• Coppia: fino a 170.8 g·cm

Personalizzazione e note per l'approvvigionamento
KWC Motor fornisce personalizzazioni OEM/ODM per tensione, velocità, coppia, progettazione dell'albero, opzioni cavi/connector, integrazione riduttore, encoder e requisiti EMC/rumore. Prezzi e tempi di consegna vengono definiti dopo conferma di applicazione, specifiche e quantità.

Applicazioni target & soluzioni
Con un rotore esterno da 36 mm e un corpo esteso da 30 mm, RB-3630-68 offre elevata inerzia e coppia (coppia al massimo rendimento fino a 170.8 g·cm). È adatto a:

• Domotica & controllo accessi: tende motorizzate, porte/finestre automatiche, controller di illuminazione, sistemi di accesso — funzionamento silenzioso e riduzione del cogging a basse velocità.
• Automazione finanziaria & commerciale: moduli erogazione contanti ATM, distributori automatici, valvole elettriche — soluzione compatta ad alto valore di coppia per controllo meccanico preciso.

Specifiche tecniche
* Fonte dati: datasheet KWC RB-3630-68. Disponibile personalizzazione approfondita per tensione, velocità e lunghezza albero.

Tabella specifiche
Modello | Intervallo tensione di esercizio | Tensione nominale | Velocità a vuoto | Velocità a efficienza max | Coppia a efficienza max | Potenza (a efficienza max)
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

Note di personalizzazione
Lunghezza e forma dell'albero, forature di montaggio, pre-assemblaggio di ingranaggi/encoder e misure EMC possono essere adattati ai requisiti di progetto. Tempi di consegna e prezzi dipendono dalle specifiche confermate e dalle quantità.

FAQ acquisto

• MOQ: Ordini flessibili. Campioni 1–5 pz; run pilota 100–500 pz; produzione di massa tipicamente da 1.000 pz.
• Disegni / Datasheet: Datasheet e disegni PDF disponibili su richiesta.
• Imballaggio: Blister tray industriali e cartoni rinforzati; imballaggio palletizzato per export disponibile.

Caratteristiche / specifiche tecniche

• Serie modello: RB-3630-68
• Tipo motore: 36 mm rotore esterno Brushless DC (BLDC)
• Diametro: 36 mm
• Corpo esteso: 30 mm
• Coppia massima riportata: fino a 170.8 g·cm (dipende dalla variante)
• Tensioni nominali disponibili: 6.0V, 12.0V, 24.0V
• Velocità a vuoto per variante: 2950 rpm, 4680 rpm, 11900 rpm, 3000 rpm
• Potenza a efficienza max per variante: 2.42 W, 3.2 W, 5.6 W, 15.9 W
• Applicazioni tipiche: tende motorizzate, ATM, distributori automatici, valvole, porte/finestre automatiche, controller di illuminazione, controllo accessi
• Personalizzazione supportata: tensione, velocità, coppia, progettazione albero, integrazione riduttore, encoder, cavi/terminali, obiettivi EMC/rumore
• Qualità: test al 100% rumore e corrente; conformità RoHS/REACH
