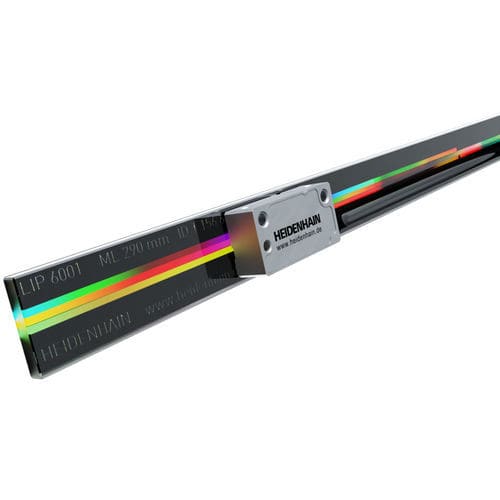

Encoder rotativo incrementale LIP 6000

otticoapertocon uscita digitale

Encoder lineare incrementale ad altissima precisione Per assi lineari ad alta precisione con lunghezza fino a 3040 mm Passo di misura molto ridotto (<1 nm) Elevata velocità e stabilità di posizione Rilevamento della posizione tramite finecorsa e traccia di homing Design compatto per spazi di installazione limitati Interfacce: 1 VPP, TTL Scansione ad alta precisione Gli encoder lineari a vista LIP utilizzano la scansione interferenziale. Il loro standard di misura è un reticolo di fase su un supporto di graduazione in vetroceramica. Questi encoder lineari si contraddistinguono per passi di misura estremamente ridotti e una precisione eccezionale. Qualità del segnale affidabile L’ASIC HSP 1.0 sviluppato da HEIDENHAIN garantisce una qualità del segnale di scansione costantemente elevata. L’ASIC compensa la caduta di ampiezza del segnale aumentando la corrente del LED, mantenendo così la forma ottimale del segnale in presenza di contaminazioni. Anche il rumore viene mantenuto uniformemente basso. Facilità di installazione I periodi di segnale ridotti richiedono normalmente tolleranze di montaggio molto strette per la distanza tra la testina di scansione e lo standard di misura. Per facilitare l’installazione, gli encoder lineari a vista di HEIDENHAIN presentano ampie tolleranze di montaggio con un effetto minimo sulla qualità del segnale di uscita. Versatilità applicativa L’elevata densità di integrazione rende questi encoder molto compatti e leggeri. Una varietà di opzioni di montaggio ne consente l’impiego in diverse applicazioni. Il loro standard di misura può essere fissato con adesivo o serrato, mentre le teste di scansione possono essere selezionate con uscita cavi sul lato sinistro o destro. Riferimento rapido La funzionalità di homing integrata consente il rilevamento della posizione e un riferimento del sistema più rapido, offrendo un chiaro vantaggio per gli assi con percorsi di traslazione lunghi.
