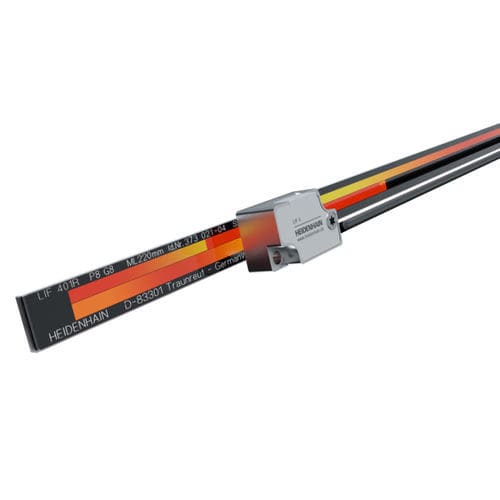

Encoder lineare incrementale LIF 400

otticoapertocon uscita digitale

Encoder lineari incrementali ad altissima precisione Per assi lineari ad alta precisione con lunghezza fino a 1640 mm Lunghezze di misura maggiori per il modello LIF 100 su richiesta Passo di misura molto ridotto (<2 nm) Resistenti alla contaminazione Disponibili versioni per alto vuoto Rilevamento della posizione tramite finecorsa e traccia di homing Interfacce: 1 VPP, TTL Facile montaggio I periodi di segnale ridotti richiedono solitamente tolleranze di montaggio molto strette per la distanza tra la testina di scansione e il riferimento di misura. Per facilitare l’installazione, gli encoder lineari a vista di HEIDENHAIN presentano ampie tolleranze di montaggio con un effetto minimo sulla qualità del segnale di uscita. Scansione ad alta precisione Gli encoder lineari LIF 400 utilizzano la scansione interferenziale su un reticolo di fase. Sono caratterizzati da passi di misura molto piccoli combinati con una precisione estremamente elevata. Gli errori legati alla temperatura vengono evitati grazie alle proprietà di basso riscaldamento della testina di scansione. Qualità del segnale costantemente elevata L’ASIC HSP 1.0 sviluppato da HEIDENHAIN garantisce una qualità del segnale di scansione costantemente elevata. L’ASIC compensa la caduta di ampiezza del segnale aumentando la corrente del LED, mantenendo così la forma ottimale del segnale in presenza di contaminazioni. Anche il rumore viene mantenuto uniformemente basso. Versatilità applicativa Grazie al loro ampio repertorio di caratteristiche, gli encoder LIF 400 sono universalmente impiegabili. L’elevata densità di integrazione li rende molto leggeri e compatti. Il montaggio adesivo dello standard di misura è particolarmente pratico. Riferimento rapido La funzionalità di homing integrata consente il rilevamento della posizione e quindi un riferimento più rapido del sistema, offrendo un chiaro vantaggio per gli assi con percorsi di traslazione lunghi.
