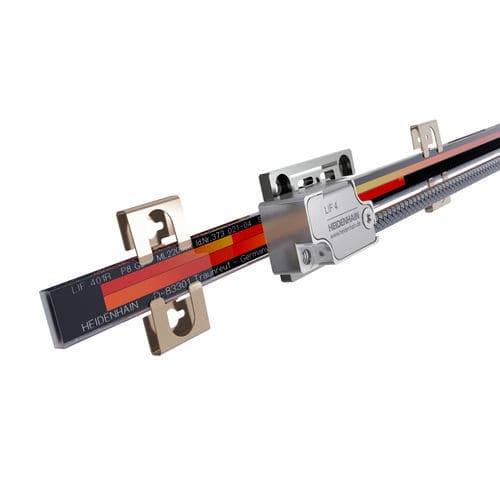

Encoder lineare incrementale LIF 400 V

otticodigitalesinusoidale

Encoder lineare incrementale per applicazioni sotto vuoto Per assi lineari ad alta precisione con lunghezza fino a 1640 mm Passo di misura estremamente ridotto (<2 nm) Rilevamento della posizione tramite binario di riferimento con finecorsa Interfacce: 1 VPP, TTL Circuiti stampati, rivestimenti e adesivi compatibili con il vuoto per ridurre il degassamento Cavità ventilate per un pompaggio più rapido Stabilità termica per elevate temperature di cottura Materiali non ferromagnetici, per un’elevata affidabilità di processo Cotti in forno prima del confezionamento, per un elevato grado di pulizia Facile installazione I periodi di segnale brevi richiedono normalmente tolleranze molto strette nella distanza tra la testa di scansione e lo standard di misura. Tuttavia, gli encoder lineari a vista di HEIDENHAIN offrono ampie tolleranze di montaggio per una facile installazione. All’interno di queste ampie tolleranze, la qualità dei segnali in uscita non ne risente quasi per nulla. Scansione ad alta precisione Gli encoder lineari LIF 400 V utilizzano la tecnologia di scansione interferenziale per leggere un reticolo di fase. Ne risultano passi di misura estremamente piccoli e un’elevata precisione. Inoltre, la loro testina di scansione non si riscalda in modo significativo durante il funzionamento, evitando così errori legati alla temperatura. Qualità del segnale costantemente elevata L’ASIC HSP 1.0 sviluppato da HEIDENHAIN garantisce un’elevata qualità del segnale di scansione. Se l’ampiezza del segnale diminuisce, l’ASIC aumenta la corrente del LED, mantenendo così la forma ideale del segnale nonostante la presenza di impurità e riducendo al minimo la componente di rumore. Riferimento rapido Una funzione di homing integrata consente il rilevamento della posizione e quindi un riferimento più rapido del sistema. Ciò rappresenta un chiaro vantaggio sugli assi lunghi. Questi encoder dispongono inoltre di una funzione di fine corsa integrata,
