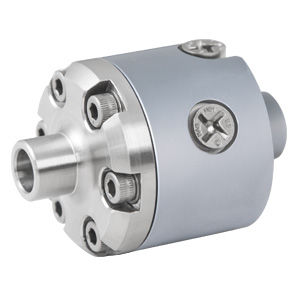

Giunto rotante per fluidi refrigeranti Custom Rotary Union

per sistema di alimentazione di satellitein acciaio inossidabilea bassa coppia

Panoramica
Giunto rotante a passaggio singolo progettato per un sistema di dispiegamento di tubi criogenici (metano liquido) per il rifornimento di satelliti in orbita vicina e lontana. Progettazione compatta, leggera e a basso momento torcente; sistema di tenuta completamente testato per temperature criogeniche estreme tra -310°F e -256°F.

Specifiche del progetto

• Settore: Aerospaziale
• Tipo(i) di fluido: Criogenia (metano liquido)
• Ambiente: Atmosfera / Spazio
• Materiale: Acciaio inossidabile
• Pressione massima: 10 PSI [1 BAR]
• Velocità massima: 1 RPM
• Numero di passaggi: 1
• Dimensione del passaggio: 0,230" [5,8 mm]
• Foro passante: Nessuno
• Diametro: 1,510" [38,4 mm]
• Lunghezza: 1,950" [49,5 mm]

Gamma di progetti correlati (dalla pagina)

• Dimensione del passaggio (gamma): 0,125" - 0,249" [3,18 mm - 6,32 mm]
• Velocità di rotazione (RPM): 0 - 24 RPM
• Pressione (PSI): 0 - 199 PSI [0 - 14 BAR]
• Materiale: Acciaio inossidabile
• Ambiente: Atmosfera / Spazio
• Fluido: Criogenia
• Foro passante: Nessuno

Specifiche tecniche

• Tipo di modello: giunto rotante criogenico a passaggio singolo (custom)
• Capacità di temperatura del fluido: progettato per gestire tra -310°F e -256°F
• Fluido trattato: metano liquido (criogenico)
• Classificazione di pressione (max): 10 PSI [1 BAR]
• Velocità di rotazione (max): 1 RPM
• Numero di passaggi: 1
• Diametro del passaggio: 0,230" (5,8 mm)
• Diametro complessivo: 1,510" (38,4 mm)
• Lunghezza complessiva: 1,950" (49,5 mm)
• Foro passante: nessuno
• Materiale principale di costruzione: acciaio inossidabile
• Caratteristiche di progetto: compatto, leggero e a basso momento torcente con sistema di tenuta testato per temperature criogeniche estreme
