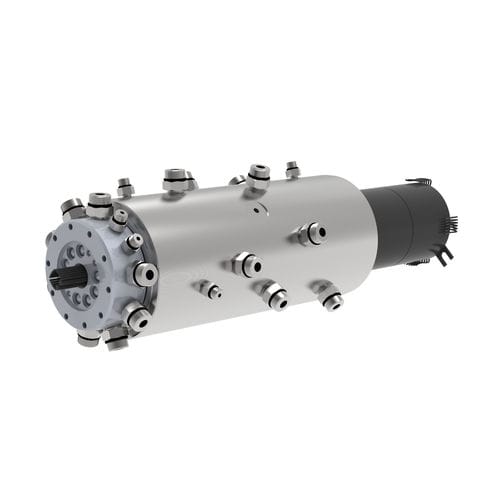

Giunto rotante per gas VO-0550010

per fluidi refrigerantia 11 passaggiper applicazioni aeronautiche

Panoramica
Giunto rotante VO-0550010 a 11 passaggi progettato per fornire azoto ed elio ad altissima purezza da un'interfaccia fissa agli assi rotanti Azimuth e Theta del telescopio BICEP Array al Polo Sud. Progettato per impiego criogenico e rotazione continua a bassa velocità. Include anello collettore Ethernet personalizzato e raccordi a sgancio rapido su tutti i passaggi per strumentazione remota e manutenzione rapida.

Dettagli del progetto

• Industria: Aerospaziale
• Tipo(i) di fluido: Criogenia (azoto, elio ad altissima purezza)
• Ambiente: Interno (involucro del telescopio)
• Materiale: Acciaio inossidabile
• Pressione max.: 300 PSI [21 BAR]
• Velocità max.: 3 RPM

Riepilogo progetti correlati

• Industria: Aerospaziale
• Numero tipico di passaggi: 8–12 passaggi
• Dimensione tipica dei passaggi: 0.500"–0.749" [12.70 mm–19.02 mm]
• Intervallo velocità di rotazione (RPM) riferito: 0–24 RPM
• Intervallo di pressione riferito: 200–6,499 PSI [14–448 BAR]
• Materiali riferiti: Acciaio inossidabile
• Categoria foro passante: Inferiore a 1" [25.4 mm]
• Ambiente riferito: Interno
• Opzioni riferite: Anello collettore, raccordi a sgancio rapido

Specifiche tecniche

• Modello / Riferimento: VO-0550010
• Configurazione: 11 passaggi
• Fluidi forniti: Azoto ed elio ad altissima purezza
• Integrazione elettrica: Anello collettore Ethernet personalizzato incluso
• Raccordi: Raccordi a sgancio rapido su tutti i passaggi
• Materiale: Costruzione in acciaio inossidabile
• Pressione massima: 300 PSI [21 BAR]
• Velocità massima di rotazione: 3 RPM
• Dimensioni dei passaggi: .250" [6.4 mm]; .500" [12.7 mm]
• Thru bore: .88" [22.4 mm]
• Diametro esterno: 5.69" [144.5 mm]
• Lunghezza complessiva: 21.70" [551.2 mm]
• Ambiente previsto: Interno (assi Azimuth e Theta del telescopio)
