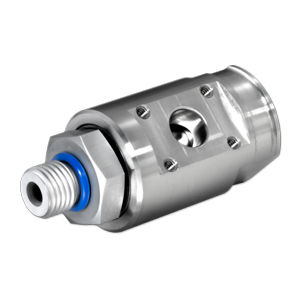

Giunto rotante per applicazioni aeronautiche Custom Rotary Union

in acciaio inossidabilea velocità bassacon guarnizione

Panoramica
Unione rotante compatta a passaggio singolo progettata per applicazioni spazio/atmosfera. Configurata per un braccio attuatore in un sistema di rifornimento automatizzato; include componenti e tenute speciali. Fornite prove ambientali e certificazioni dei materiali.

Specifiche del progetto

• Settore: Aerospaziale
• Tipo(i) di fluido: Altro
• Ambiente: Atmosfera / Spazio
• Materiale: Acciaio inossidabile
• Pressione max.: 50 PSI [3 BAR]
• Velocità max.: 1 RPM

Dettagli fisici / di flusso

• Numero di passaggi: 1
• Dimensione(i) del passaggio: .156" [4 mm]
• Foro passante: Nessuno
• Diametro: 1.060" [26.9 mm]
• Lunghezza: 2.260" [57.4 mm]

Riepilogo progetti correlati

• Settore: Aerospaziale
• Numero di passaggi: 1 passaggio
• Gamma dimensioni passaggi: 0.125" - 0.249" [3.18 mm - 6.32 mm]
• Velocità di rotazione (RPM): 0 - 24 RPM
• Pressione (PSI): 0 - 199 PSI [0 - 14 BAR]
• Fluido: Altro
• Materiale: Acciaio inossidabile
• Foro passante: Nessuno
• Ambiente: Atmosfera / Spazio

Caratteristiche / specifiche tecniche

• Configurazione: Unione rotante a passaggio singolo
• Uso previsto / Ambiente: Atmosfera / Spazio (applicazione spazio/atmosfera)
• Materiale primario: Acciaio inossidabile
• Pressione massima: 50 PSI [3 BAR]
• Velocità di rotazione massima: 1 RPM
• Dimensione del passaggio: .156" [4 mm]
• Numero di passaggi: 1
• Foro passante: Nessuno
• Diametro esterno: 1.060" [26.9 mm]
• Lunghezza complessiva: 2.260" [57.4 mm]
• Nota applicativa: Progettata per un braccio attuatore in un sistema di rifornimento automatizzato; include componenti e tenute speciali, prove ambientali e certificazioni dei materiali
