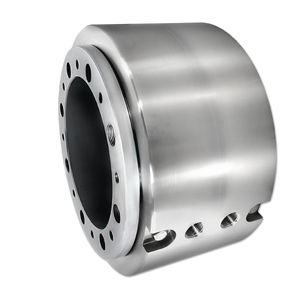

Giunto rotante a 2 passaggi Custom Rotary Union

per applicazioni aeronautichein acciaio inossidabilesu misura

Descrizione
Giunto rotante a 2 passaggi progettato per l'integrazione in un simulatore di volo. L'unità è realizzata interamente in acciaio inossidabile e dispone di un foro passante specializzato da 8.190" [208 mm] che consente l'installazione diretta nell'apparecchiatura del cliente. Destinato ad applicazioni aerospaziali in ambiente interno per il trasferimento di refrigerante a velocità e pressioni moderate.

Dettagli chiave

• Settore: Aerospace
• Applicazione: Integrazione in simulatore di addestramento al volo
• Tipo di fluido: Coolant
• Ambiente: Interno
• Materiale: Stainless steel
• Pressione max.: 100 PSI [7 BAR]
• Velocità max.: 30 RPM
• Numero di passaggi: 2
• Dimensione dei passaggi: .750" [19.1 mm]
• Foro passante: 8.190" [208 mm]
• Diametro: 13.438" [341.3 mm]
• Lunghezza: 7.482" [190 mm]

Specifiche tecniche

• Riferimento progetto: FO-06852 (progetto personalizzato)
• Costruzione: Acciaio inossidabile completo per resistenza alla corrosione nei circuiti di raffreddamento
• Integrazione: Progettato per montaggio diretto mediante foro passante nelle interfacce rotanti del simulatore
• Limiti operativi: fino a 100 PSI [7 BAR] e 30 RPM — verificare la compatibilità con i requisiti del sistema
• Configurazione dei passaggi: 2 passaggi fluidi indipendenti, ciascuno .750" [19.1 mm]
• Dimensioni: foro passante 8.190" [208 mm]; diametro esterno 13.438" [341.3 mm]; lunghezza 7.482" [190 mm]
