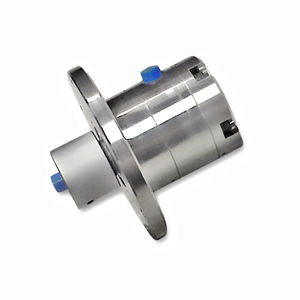

Giunto rotante per gas SB-06531

ad alta pressioneper applicazioni aeronautichein acciaio inossidabile

Panoramica
Unione rotante a passaggio singolo progettata per il trasferimento di gas ad alta velocità e alta pressione in applicazioni aerospaziali e in camere bianche. Costruzione modulare per una manutenzione agevole; prese di spurgo specializzate per proteggere l'unità in caso di guasto di un raccordo.

Specifiche chiave

• Settore: Aerospaziale
• Tipo di fluido: Gas
• Ambiente: Camera bianca
• Materiale: Acciaio inox
• Pressione max.: 7.700 PSI [531 BAR]
• Velocità max.: 800 RPM
• Numero di passaggi: 1
• Dimensione passaggio: 0,125" [3,2 mm]
• Foro passante: Nessuno
• Diametro: 4,375" [111,1 mm]
• Lunghezza: 4,018" [102,1 mm]

Progetti correlati

• Settore: Aerospaziale
• Numero di passaggi: 1
• Dimensione passaggio: 0,125" - 0,249" [3,18 mm - 6,32 mm]
• Velocità di rotazione (RPM): 100 RPM e oltre
• Pressione (PSI): 6.500 PSI [448 BAR] e oltre
• Fluido: Gas
• Materiale: Acciaio inox
• Foro passante: Nessuno
• Ambiente: Camera bianca
• Opzioni: Protezione da diafonia

Caratteristiche / specifiche tecniche

• Configurazione: Unione rotante a passaggio singolo
• Applicazione industriale: Aerospaziale
• Fluido: Gas
• Ambiente operativo: Camera bianca
• Materiale di costruzione: Acciaio inox
• Pressione massima: 7.700 PSI (531 BAR)
• Velocità massima di rotazione: 800 RPM
• Numero di passaggi: 1
• Dimensione del passaggio: 0,125" (3,2 mm)
• Foro passante: Nessuno
• Diametro complessivo: 4,375" (111,1 mm)
• Lunghezza complessiva: 4,018" (102,1 mm)
• Caratteristiche di progettazione: Costruzione modulare per manutenzione facilitata; prese di spurgo specializzate per protezione in caso di guasto di un raccordo
