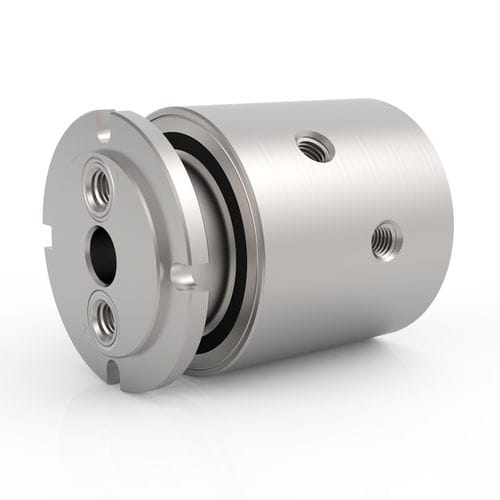

Giunto rotante per acqua GPS 2

per olioper vuotoper prodotti chimici

Descrizione
I giunti rotanti 2 vie GPS Series offrono due passaggi di fluido indipendenti per il trasferimento simultaneo di fluidi differenti. Utilizzano una tecnologia di tenuta specializzata per applicazioni in vuoto e a pressione bidirezionale. Gli involucri in acciaio inox sono adatti a fluidi corrosivi; sono disponibili versioni in acciaio al carbonio per servizi non corrosivi. I modelli GPS 2 vie standard presentano connessioni filettate NPT e una configurazione dell'albero che consente l'installazione tramite passaggi filettati o sedi con tenuta O-ring per fissaggio a filo.

Max. Pressure — Series (excerpt)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom

Max. Speed — Series (excerpt)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom

Connection Type — Series (excerpt)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom

Suitable Media (excerpt)

• Aria / Gas
• Prodotti chimici
• Refrigerante
• Acqua DI / di rete
• Olio / Idrraulico
• Acqua / Glicole
• Alimentare (tramite serie SCS)
• Vapore — su misura

Note / Avvertenze
* Alcune applicazioni con prodotti chimici o a base d'acqua possono richiedere materiali di tenuta alternativi. Temperature superiori a 220° F (105° C) richiedono tenute alternative. La vita operativa dipende dalla velocità di rotazione e dal ciclo di lavoro. Applicazioni ad alta velocità e servizio continuo o acqua a temperature superiori a 212° F (100° C) possono richiedere tenute speciali e valutazioni progettuali.

Specifiche tecniche

• Series: GPS Series
• Tipo di prodotto: giunto rotante 2 vie (due passaggi di fluido indipendenti)
• Pressione massima: fino a 7.500 PSI [515 BAR] (capacità per serie; i modelli specifici variano)
• Velocità massima: fino a 500 RPM (capacità per serie; i modelli specifici variano)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C] (temperature più elevate richiedono tenute alternative)
• Tipo di connessione (standard sui modelli GPS 2 vie): connessioni filettate NPT
• Materiale dell'involucro: acciaio inox (opzioni in acciaio al carbonio per mezzi non corrosivi)
• Materiale / finitura dell'albero: acciaio inox (TDC)
• Fluidi idonei: Aria/Gas, Chimici, Refrigerante, Acqua DI/di rete, Olio/Idraulico, Acqua/Glicole (la compatibilità può richiedere tenute alternative)
• Tenuta: tecnologia di tenuta specializzata per vuoto e pressioni bidirezionali
• Installazione: configurazione dell'albero che consente il montaggio tramite passaggi filettati o sedi con O-ring per montaggio a filo
• Integrazione: progettato per integrazione diretta con slip ring elettrici per trasferimento combinato di fluido ed elettricità
• Riferimenti disponibili (esempi): GPS-120, GPS-121, GPS-220, GPS-221, GPS-320, GPS-321, GPS-420, GPS-421, GPS-621
• Download disponibili: catalogo della serie e documentazione di installazione/montaggio (PDF)
