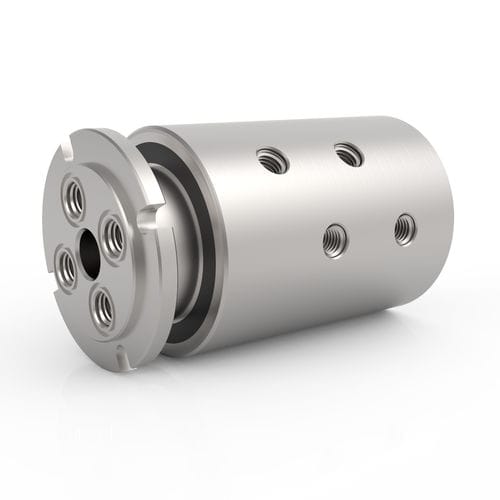

Giunto rotante per aria GPS 4

per prodotti agroalimentariper acquaper prodotti chimici

Descrizione
I giunti rotanti 4 vie della serie GPS utilizzano una tecnologia di tenuta specializzata per servizio in vuoto e in pressione bidirezionale. Offrono quattro passaggi di flusso indipendenti per trasferire contemporaneamente diversi fluidi. I modelli standard sono realizzati in acciaio inossidabile, idonei per fluidi idraulici, pneumatici, refrigeranti, acqua e altri fluidi corrosivi; sono disponibili varianti in acciaio al carbonio quando non è necessaria la compatibilità con fluidi corrosivi. I modelli GPS 4 vie includono connessioni filettate NPT e una configurazione dell'albero unica che permette il montaggio tramite passaggi filettati o sedi per tenuta a O-ring per montaggio a filo. Questi giunti sono progettati per integrarsi direttamente con slip ring elettrici standard per combinare il trasferimento di fluidi con alimentazione, segnale o dati elettrici.

Caratteristiche principali

• Quattro passaggi di flusso indipendenti per trasferimento simultaneo di diversi fluidi
• Tecnologia di tenuta specializzata per servizio in vuoto e pressione bidirezionale
• Costruzione in acciaio inossidabile (modelli in acciaio al carbonio disponibili quando non è richiesta compatibilità con fluidi corrosivi)
• Connessioni filettate NPT standard sui modelli GPS 4 vie
• Configurazione dell'albero unica che consente il montaggio tramite passaggio filettato o sede a tenuta O-ring per montaggio a filo
• Progettato per integrazione diretta con slip ring elettrici per combinare trasferimento fluido ed elettrico

Opzioni di pressione disponibili (sintesi)
Pressione max. | Serie
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5.000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7.500 PSI [515 BAR] — SE; GP; GPS; HPS
20.000 PSI [1.375 BAR] — HPS
Altro — Personalizzato

Opzioni di velocità disponibili (sintesi)
Velocità max. | Serie
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
Altro — Personalizzato

Tipi di connessione (sintesi)
Tipo di connessione | Serie
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
Pressione media — HPS
Altro — Personalizzato

Fluidi idonei

• Aria / Gas
• Prodotti chimici
• Refrigerante
• Acqua DI / Acqua di rete
• Olio / Idraulico
• Acqua / Glicole
• Alimentare (serie / configurazioni selezionate)

Note
Alcune applicazioni con fluidi chimici o a base d'acqua possono richiedere materiali di tenuta alternativi. Le applicazioni sopra i 220° F (105° C) richiedono materiali di tenuta alternativi. Tutti i valori nelle Specifiche tecniche dipendono dalla combinazione dei parametri applicativi; la durata operativa dipende dalla velocità di rotazione e dal ciclo di lavoro.

Caratteristiche / Specifiche tecniche

• Pressione massima: 7.500 PSI [515 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Materiale della carcassa: Acciaio inossidabile (opzione acciaio al carbonio quando non è richiesta compatibilità con fluidi corrosivi)
• Materiale dell'albero: Acciaio inossidabile (TDC)
• Tipo di connessione (standard per GPS 4 vie): NPT
• Fluidi idonei: Aria/Gas, Chimici, Refrigerante, Acqua DI/Acqua di rete, Olio/Idraulico, Acqua/Glicole
• Note di progettazione: quattro passaggi indipendenti; idoneo per vuoto e pressione bidirezionale; può integrarsi con slip ring elettrici per trasferimento combinato fluido ed elettricità
• La coppia minima per la rotazione dipende da modello, fluido e pressione; i valori di coppia variano per configurazione e dimensione dei passaggi (fare riferimento ai dati specifici del modello)
