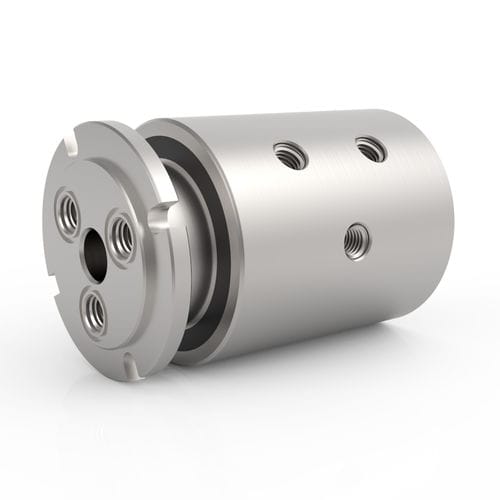

Giunto rotante per acqua GPS 3

per olioper prodotti chimiciper gas

Panoramica
La serie GPS di giunti rotanti a 3 passaggi trasferisce tre circuiti indipendenti attraverso una singola interfaccia rotante. Presenta sistemi di tenuta specializzati per vuoto e pressioni bidirezionali ed è fornita con connessioni filettate NPT e un albero progettato per montaggio tramite passaggio filettato o per alloggiamento guarnizione O-ring a filo. Gli involucri in acciaio inox sono standard per servizi con acqua o mezzi corrosivi; sono disponibili opzioni in acciaio al carbonio per applicazioni non corrosive. La serie GPS è progettata per integrazione diretta con anelli collettori elettrici compatibili per combinare il trasferimento di fluidi con alimentazione elettrica, segnali o dati.

Caratteristiche principali

• Tre passaggi di flusso indipendenti (configurazione a 3 passaggi)
• Tenuta adatta a vuoto e pressioni bidirezionali
• Costruzione standard in acciaio inox (opzione in acciaio al carbonio)
• Connessioni filettate NPT (altri tipi disponibili nella gamma)
• Configurazione dell'albero per montaggio tramite passaggio filettato o alloggiamento guarnizione O-ring
• Progettato per integrazione diretta con anelli collettori elettrici

Pressioni disponibili (esempi)
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5.000 PSI [345 BAR]; 7.500 PSI [515 BAR] (GPS in questa pagina); 20.000 PSI [1.375 BAR]; opzioni personalizzate disponibili

Esempi di velocità massime disponibili
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM (GPS in questa pagina); opzioni personalizzate disponibili

Tipi di connessione (esempi)
ASME-BPE; BSPP; BSPT; NPT (modelli GPS in questa pagina); SAE-ORB; opzioni a media pressione e personalizzate disponibili

Mezzi idonei (esempi)

• Aria / Gas
• Prodotti chimici
• Liquido refrigerante
• Acqua DI / Acqua di rete
• Olio / Idraulico
• Acqua / Glicole

Note
Alcune applicazioni con mezzi chimici o a base d'acqua e applicazioni ad alte temperature possono richiedere materiali di tenuta alternativi o scelte di guarnizioni speciali. I valori prestazionali (pressione, velocità, coppia, durata operativa) dipendono dai parametri combinati dell'applicazione (mezzo, temperatura, velocità di rotazione, ciclo di lavoro) e variano in base alla configurazione. Il funzionamento continuo vicino alla velocità nominale massima o a temperature elevate può richiedere materiali o opzioni alternative.

Specifiche

• Nome della serie: GPS Series
• Progetto: 3 passaggi di flusso indipendenti (giunto rotante a 3 passaggi)
• Pressione massima (tipica per la GPS indicata in questa pagina): 7.500 PSI [515 BAR]
• Velocità massima (tipica per la GPS indicata in questa pagina): 500 RPM
• Vuoto massimo: 30 in HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C] (temperature superiori richiedono tenute alternative)
• Tipo di connessione (standard sui modelli GPS): connessioni filettate NPT
• Materiale involucro: acciaio inox (acciaio al carbonio disponibile per applicazioni non acqua/corrosive)
• Materiale / finitura albero: acciaio inox (finitura TDC)
• Opzioni di montaggio: montaggio tramite passaggio filettato o montaggio a filo con alloggiamento guarnizione O-ring
• Integrazione: progettato per integrazione diretta con anelli collettori elettrici per trasferimento combinato di fluido ed elettrico
• Coppia minima tipica per rotazione (esempi famiglia prodotto): 1.5 ft-lbs [2.03 Nm] fino a 24.7 ft-lbs [33.49 Nm] a seconda del modello e del foro
• Parti / taglie disponibili: GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630, ecc.
